5

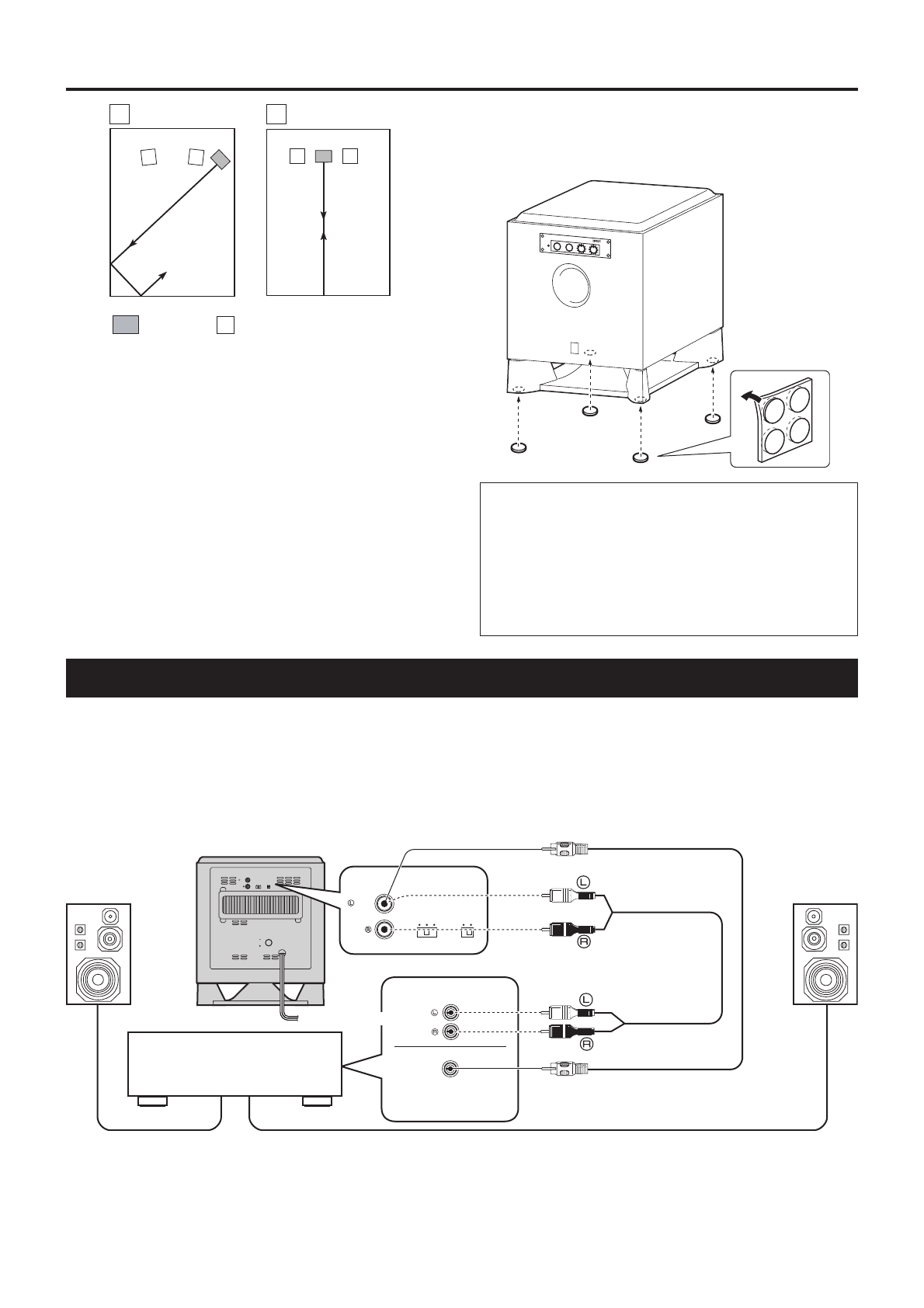

Размещение
Использование противоскользящих подкладок
Установите в четырёх углах нижней части сабвуфера
противоскользящие подкладки для предотвращения пе-
ремещения громкоговорителя из-за вибрации и т.д.
SUBWOOF
ER SYSTEM Y
ST-SW01
5
STANDBY/ON
B.A.S.S.
HIGH CUT50Ð
150Hz
VOLUME 0Ð
10
( :Сабвуфер : Основной громкоговоритель)
B
A
Сабвуфер рекомендуется установить рядом с правым
или левым основным громкоговорителем (см. рис. А).
Также возможно размещение, показанное на рис. В, од-
нако, если сабвуфер установлен прямо напротив стены,
низкочастотный сигнал может затухать при взаимном
поглощении прямого и отражённого от стены сигнала.
Для предотвращения этого направьте сабвуфер под уг-
лом, как показано на рис. А.
Примечание
Может возникнуть ситуация, в которой Вы не сможете
получить полноценного басового звучания сабвуфера,
находясь в центре помещения. Причина этого – эффект
«стоячих волн», возникающих между двумя параллель-
ными стенами, в результате чего пропадает низкочас-
тотный сигнал. В этом случае направьте сабвуфер под
углом к стене. Также может понадобиться «нарушить»
параллельность поверхностей, установив вдоль стены
книжные полки и т.п.
ПОДКЛЮЧЕНИЯ
Осторожно: подключайте к сети сабвуфер и другие аудио/видео компоненты только после
завершения всех подключений.
Подключите сабвуфер к линейному выходу (выходам) усилителя посредством межблочного кабеля.
{
При подключении к усилителю YAMAHA DSP (или AV-ресиверу), соедините разъём SUBWOOFER (или LOW PASS) на
задней стенке усилителя DSP (или AV-ресивера) с разъёмом L/MONO INPUT сабвуфера.
{
Для подключения сабвуфера к разъёмам SPLIT SUBWOOFER усилителя DSP, соедините разъём L/MONO INPUT с
левым (L) каналом, а разъём R INPUT – с правым (R) каналом.
SPLIT SUBWOOFER
SUBWOOFER
(
LOW PASS
)
INPUT
/MONO
OFF LOW HIGH
AUTO
STANDBY
NORM REV
PHASE
POWER
ON
OFF
110VÐ120V
220VÐ240V
VOLTAGE
SELECTOR
INPUT
/MONO
OFF LOW HIGH
AUTO
STANDBY
NORM REV
PHASE
Сабвуфер
Усилитель
Межблочный аудио кабель
(не входит в комплект поставки)
Левый основной
громкоговоритель
Правый основной
громкоговоритель
Кабель сабвуфера
(не входит в комплект поставки)
К сетевой розетке
Примечания
{
У некоторых усилителей имеются выходные линейные разъёмы PRE OUT. При подключении сабвуфера к этим
разъёмам убедитесь, что усилитель снабжён двумя наборами разъёмов PRE OUT. Если на усилителе имеется толь-
ко одна пара разъёмов PRE OUT, не подключайте к ним сабвуфер.
{
При подключении к монофоническому линейному выходу усилителя, подключите его к разъёму L/MONO INPUT.
y
y
y
y
y
Об этом руководстве
• Данное руководство отпечатано до выхода изде-
лия. Конструкция и характеристики конкретного
образца могут отличаться вследствие внесения из-
менений.
• Некоторые иллюстрации и обозначения комплекта,
описываемого в данном руководстве, могут отли-
чаться от названий, приведённых на упаковке и т.д.
