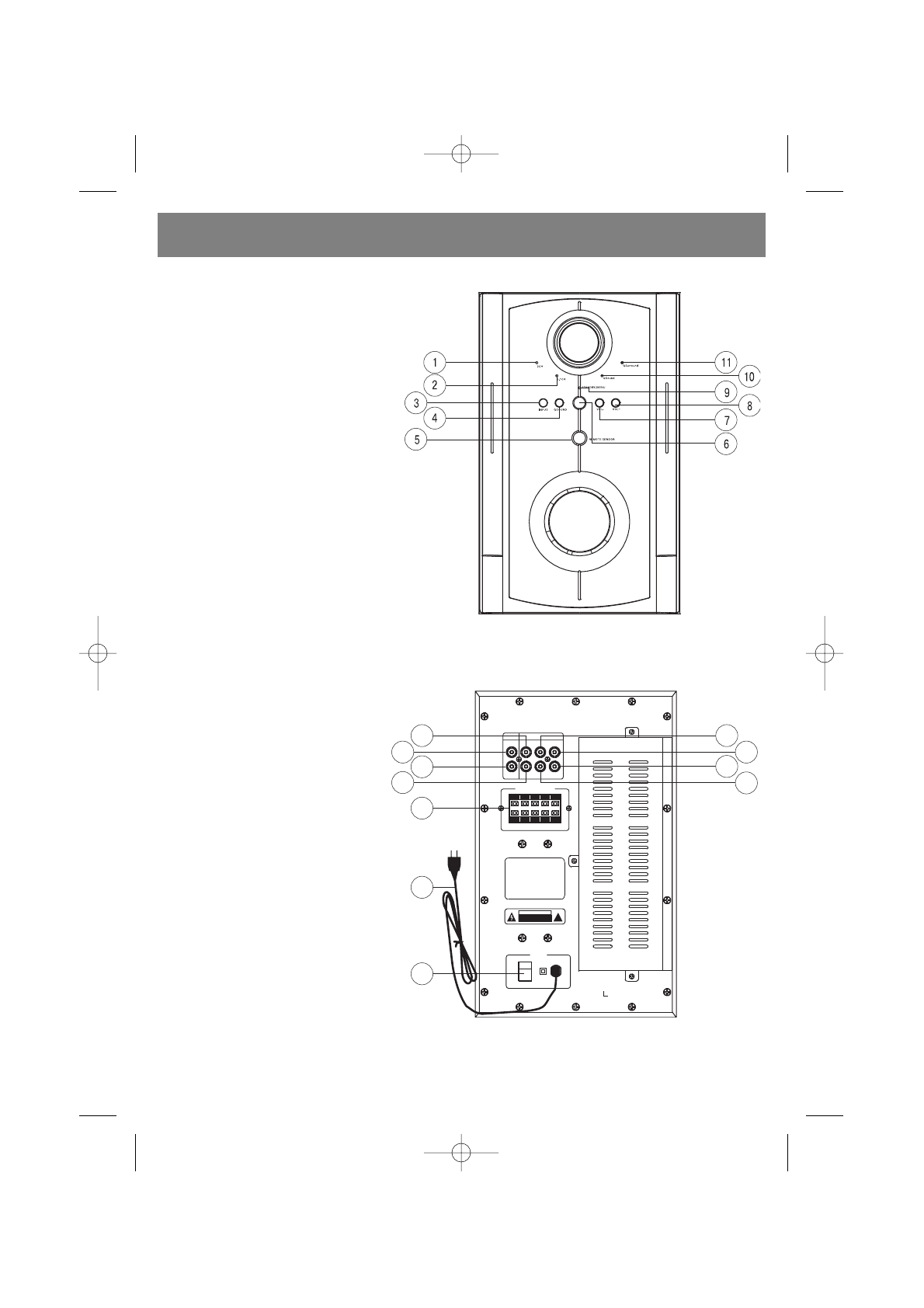

FRONT PANEL -
CONTROLS AND FUNCTIONS

1.   2CH: 2 Channel Input Indicator.
2.   5.1 CH: 5.1 Channel Input Indicator.
3.   INPUT Button.
4.   SURROUND: Surround Sound Decoder.
5.   REMOTE SENSOR: Remote Receiver.
6.   STANDBY: Power Standby.
7.  VOL-: Volume Down. 8.VOL+:VolumeUp.
9.   MUTE: Power Standby and Mute Indicator.
10.  SURR. A: 3D Stereo Indicator.
11.  SURR. B: 5.1 Stereo Indicator.

REAR PANEL - CONTROLS AND FUNCTIONS

12. 5.1CH Subwoofer Audio Input.
13. Stereo Left Audio Input.
14. Stereo Right Audio Input.
15. 5.1CH Centre Audio Input.
16. Speaker Output.
FR: Front Right Speaker Output.
FL: Front Left Speaker Output.
C:  Centre Speaker Output.
RL: Rear Left Speaker Output.
RR: Rear Right Speaker Output.
17. AC Power Cord.
18. Power On/Off Switch.
19. 5.1CH Rear Left Audio Input.
20. 5.1CH Front Left Audio Input.
21. 5.1CH Front Right Audio Input.
22. 5.1CH Rear Right Audio Input.

P O W E R

O N

O F F

A C ~220V /50H z

2C H

5.1C H I NP U T

L

W

R L

F L

C

R R

F R

R

F R

F L

C

R L

R R

S P E A K E R O U T P U T

S E R I A L NO :

CAUTION

!

RISK OF E LE CTRIC SHOCK

DO NOT OPE N

5.1 Power Amplified Home Theatre
Speaker System w/ Remote Control

POW E R SOURCE             :AC~220V /50Hz

MODE L NO .

:AV-2009

POW E R CONSUMPTION :200W
