Êîìïëåêò àêóñòèêè äëÿ äîìàøíåãî êèíîòåàòðà

8

Мультимедийная акустическая система 2.0

6

Мультимедийная акустическая система 2.0

7

1 –

Коннекторы для подключения колонок между собой



2

 –

Выход на сабвуфер

3 –

Разъемы аудиовхода

4 –

Шнур сетевого питания

4.2. Вид сзади

1

2

3

4

L

R SUB OUT

~220V/50Hz

активная колонка

пассивная колонка

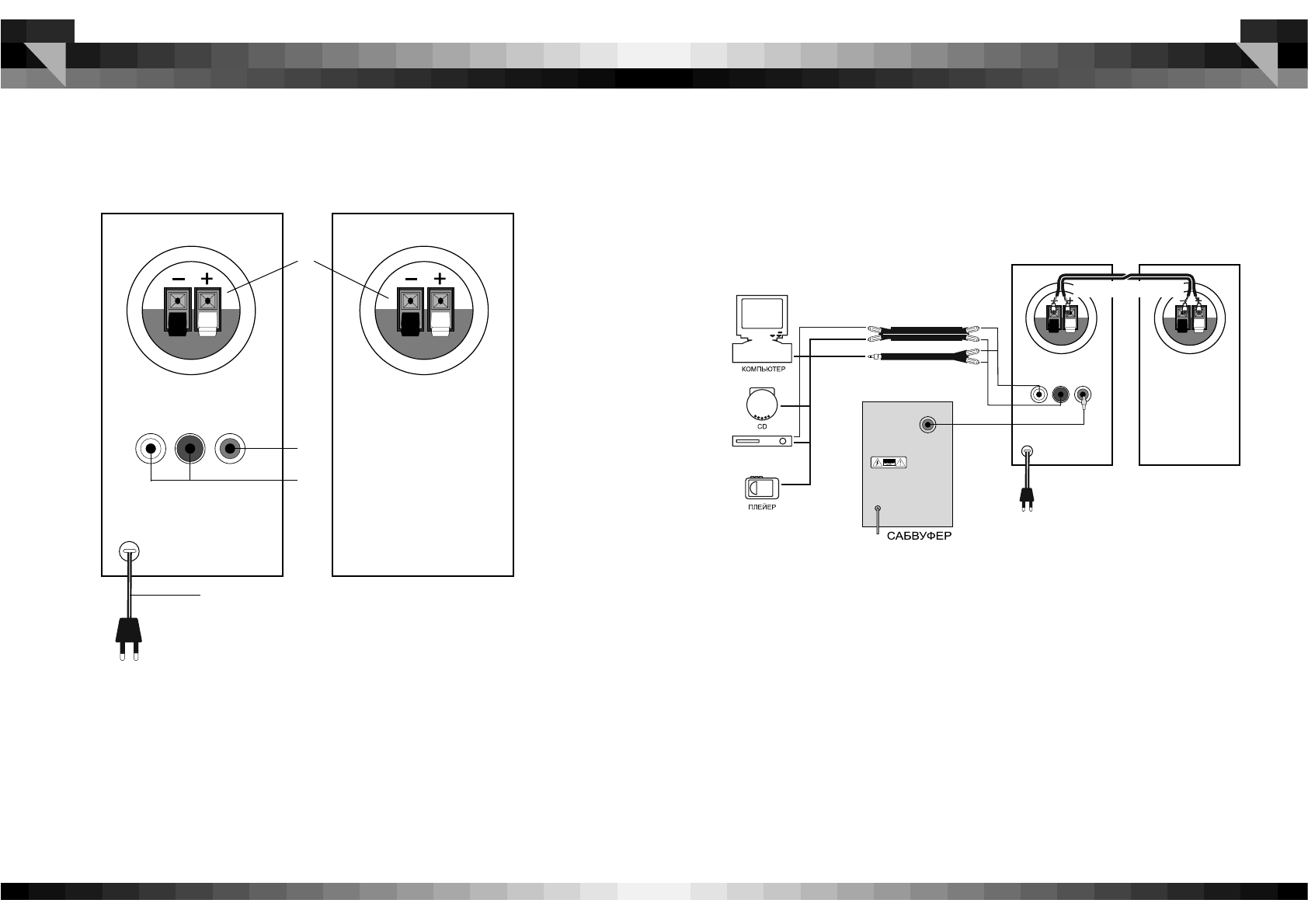

5. Подключение и управление АС

5.1. Соединение активной и пассивной колонок между собой

1. Перед подключением убедитесь, что АС отключена от сети.
2. Возьмите акустический кабель и «плюсовой» конец провода вставьте в

красный разъем «+», а «минусовый» конец провода — в белый разъем «–» (как

показано на схеме ниже) сначала активной колонки, а затем подобным образом

подсоедините кабель к пассивной колонке. Убедитесь в надежности соединения,

иначе возможно искажение звука.

5.2. Подключение сабвуфера к АС

(в случае необходимости)





  К мультимедийным акустическим системам серии MS можно подключить

сабвуфер, что позволит построить систему 2.1. Для подключения сабвуфера

к АС необходимо дополнительно использовать стереофонический сигнальный

кабель RCA к minijack (стереоразъем Ø 3.5 мм), который поставляется, как

правило, в комплекте с сабвуфером или приобретается отдельно.

1. Перед подключением убедитесь, что АС отключена от сети.

2. Вставьте коннектор RCA в разъем аудиовхода (INPUT) сабвуфера согласно инс-

трукции к сабвуферу.

3. Вставьте minijack (стереоразъем Ø 3.5 мм) в аудиовыход SUB OUT активной

колонки AC (см. схему выше).

5.3. Подключение АС к источнику аудиосигнала

  Акустические системы MS-230 и MS-240 могут быть подключены практически к любым

источникам аудиосигнала. Для этого в комплект АС входят все необходимые сиг-

нальные кабели (см. схему выше).

L

R SUB OUT

~220V/50Hz

акустический к абель

шнур питания

cтереофонический сигнальный

к абель RCA к jack

cтереофонический сигнальный

к абель RCA к RCA

DVD/CD/MP3/VHS, TV

AUDIO INPUT

Схема
