Мультимедийная

акустическая система 2.1

you want - we can

RUS

4

•

 Располагайте колонки относительно слушателя симметрично на расстоянии не менее одного

метра. Сабвуфер излучает ненаправленный звук, потому его можно расположить в любом месте

комнаты, в котором сабвуфер звучит наилучшим образом.

•

 Возможно небольшое искажение изображения у сверхчувствительных мониторов и телевизоров,

поэтому устанавливайте АС как можно дальше от этих устройств.

Подключение АС

Акустическая система MS-1085 может быть подключена практически к любым источникам ауди

-

осигнала: DVD/ CD, звуковой карте ПК и т. п. (см. рис. 2).

Предупреждение!  Перед  подключением  все  компоненты  системы  должны  быть  выклю

-

чены.

•

 Соедините сабвуфер с сателлитами (смотри рис. 2).

•

  Вставьте  мини-джек  сигнального  кабеля  2RCA  к  mini-jack  в  линейный  выход  звуковой  карты

компьютера  Line  out  или  mp3-плеера,  затем  соедините  RCA-джеки  сигнального  кабеля  с  со

-

ответствующими  входными  разъемами  сабвуфера

OUTPUT

d

.  Белый  RCA-джек  должен  быть

вставлен в белый разъем усилителя, а красный RCA-джек – в красный разъем усилителя.

•

 Вставьте  мини-джек  микрофонного кабеля  в  микрофонный  выход  звуковой  карты  компьютера

Mic, затем соедините второй мини-джек с разъемом для передачи сигнала микрофона

a

 MIC.

•

Гарнитуру подключайте к разъемам

g

 и

h

 на ПДУ.

Примечание. Для подключения АС к DVD/CD-проигрывателям необходимо использовать

сигнальный кабель 2RCA  к 2RCA (не входит в комплект поставки), как показано на рис. 2.

•

 Вставьте вилку шнура питания

i

 в сетевую розетку.

•

  Поверните  ручку  регулятора  громкости

f

  на  минимум,  включите  питание  переключателем

POWER

e

 на задней панели сабвуфера.

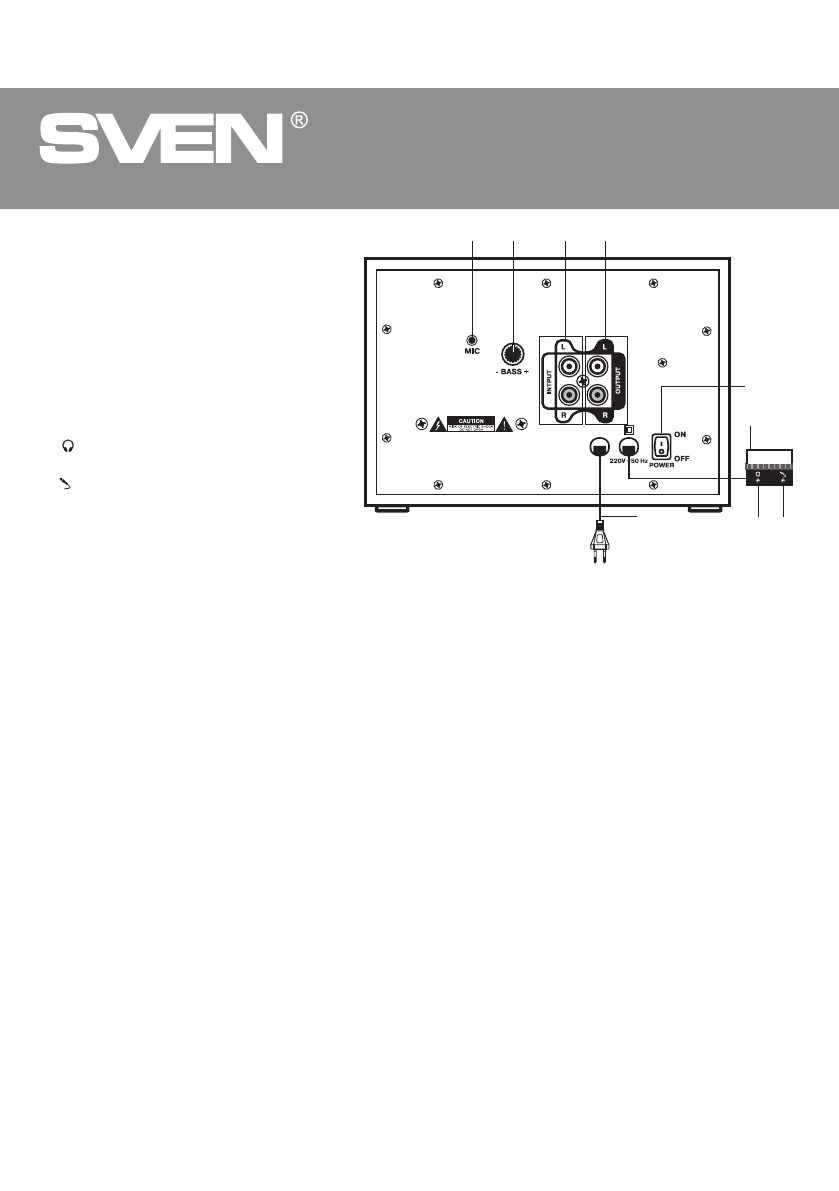

Рис. 1. Задняя панель

a

b

c

d

e

f

g

i

h

Задняя панель

a

 MIC: разъем для передачи сигнала

микрофона

b

 BASS: регулятор уровня громкости

сабвуфера

c

 INPUT: разъем для подключения

источника звука

d

 OUTPUT: разъем для подключения

сателлитов

e

 POWER: выключатель питания

f

 Регулятор громкости

g

    : pазъем для подключения

наушников

h

   : pазъем для подключения

микрофона

i

 Шнур питания

5. ПОДГОТОВК А И ПОРЯДОК

РАБОТЫ

Расположение АС
