Connecting speakers to the subwoofer

•

 Connect the speakers to the subwoofer AUDIO OUTPUT

n

 as shown in Fig. 6 using audio cables

(included).  Mind  that  the  (+)  terminals  of  the  speakers  should  be  connected  to  the  (+)  terminals  of

the subwoofer (+ → +), while (–) terminals of the speakers should be connected to the (+) terminals

of the subwoofer (– → –).

•

Check  the  correctness  of  connection  polarity  and  the  absence  of  contact  between  bared  wires

and metal parts of the equipment (see connection diagram in Fig. 6).

Installing and connecting the FM antenna

•

Insert  the  included  indoor  FM  antenna  into  the  FM  ANT

i

  jack  on  the  subwoofer  rear  panel,  as

shown in Fig. 6. Install the FM antenna in such a way that reception quality is satisfactory, and then

fix the position of the antenna.

Note. In buildings with weak FM signal use an outdoor FM antenna.

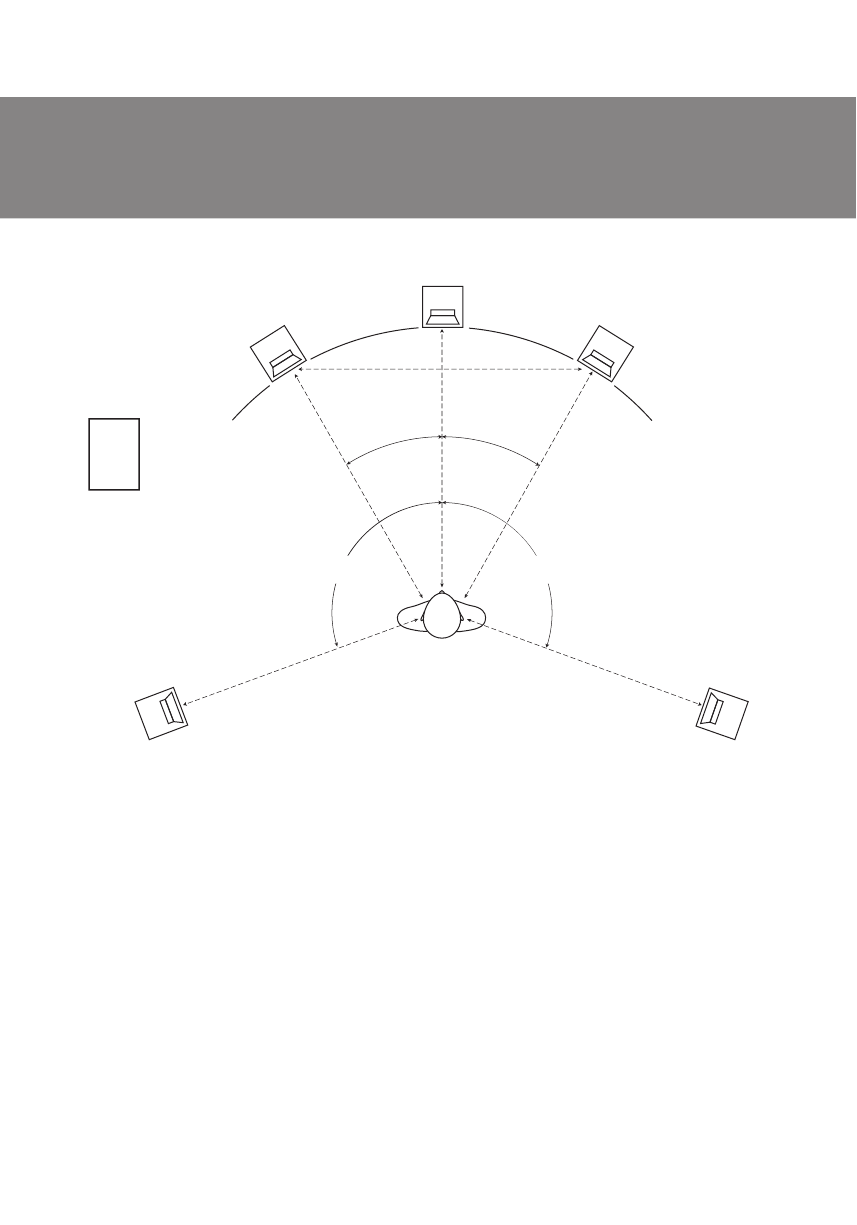

Fig. 5. Speaker placement

A

A

A

A

A

A

30°

30°

110° ± 10°

110° ± 10°

Front right

speaker

Front left

speaker

Subwoofer

Rear left

speaker

Rear right

speaker

Center

speaker
