МЕРЫ ПРЕДОСТОРОЖНОСТИ

1.

Убедитесь, что источник питания переменного или
постоянного тока в вашем доме соответствует требованиям
к питанию, перечисленным на идентификационной
наклейке, расположенной на задней панели устройства.
Установите устройство горизонтально, на подходящую
поверхность (мебель), с достаточным пространством
вокруг него для вентиляции (7~10 см). Убедитесь,
что вентиляционные отверстия не перекрыты. Не
устанавливайте устройство на усилители или другое
оборудование, которое может нагреваться. Данное
устройство предназначено для непрерывного
использования. Для полного отключения устройства,
отсоедините вилку переменного тока из сетевой розетки.

2.

Не подвергайте устройство воздействию прямых солнечных
лучей и других источников тепла. Это может привести к
перегреву и вызвать сбои в работе устройства.

3.

В случае неисправностей устройства, отключите кабель
питания от настенной розетки переменного тока. Ваше
устройство не предназначено для промышленного
использования. Разрешается использование только в
личных целях. Конденсация может возникнуть в случае
хранения продукта при низких температурах. Если
транспортировке устройства в зимнее время, перед
использованием, подождите примерно 2 часа, пока
устройство не нагреется до комнатной температуры.

4.

Если данный блок питания используется при 240
В переменного тока, должен быть использован
соответствующий штепсель.

01  ПРОВЕРКА

КОМПОНЕНТОВ

Беспроводной модуль приемника / Динамик объемного
звука X 2 / Кабель динамика X 2 / Сетевой шнур

ЗАМЕТКИ

•  Характеристики источника электропитания и потребления

электроэнергии указаны на наклейке на корпусе устройства.
(Наклейка на задней панели основного устройства)

• Конструкция и характеристики могут быть изменены без

предварительного уведомления.

02  ПОДКЛЮЧЕНИЕ SWA-

9100S К УСТРОЙСТВУ

SOUNDBAR

1.  Подключение беспроводного модуля

приемника к 2 динамикам объемного
звука

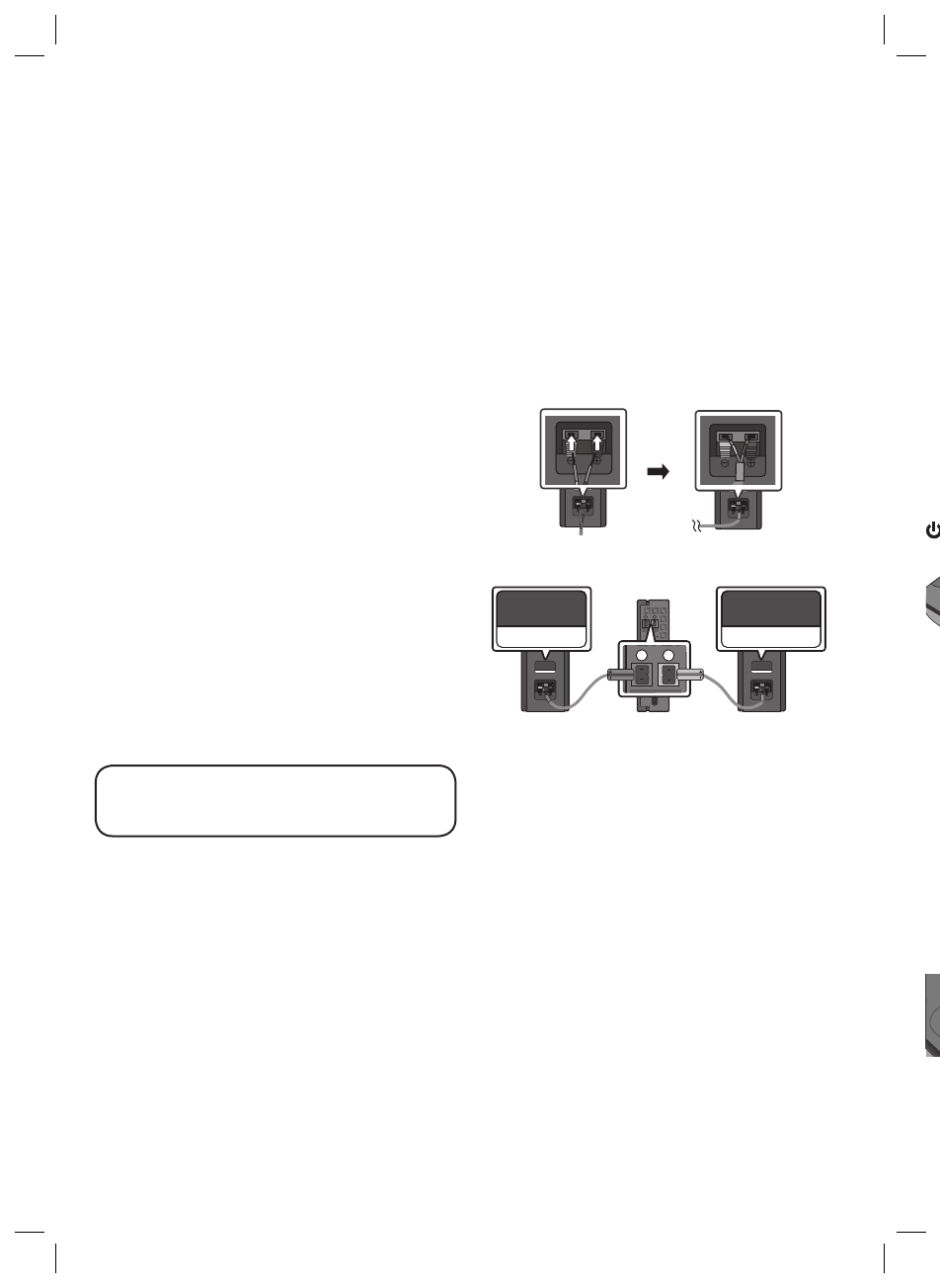

Используйте кабели динамика для подключения двух
динамиков объемного звука к беспроводному модулю
приемника.
•  При подключении кабеля динамика подсоедините кабель с

зачищенным концом к динамику.

SURROUND-RIGHT

SURROUND-RIGHT

•  Два кабеля динамика имеют цветную маркировку.

SURROUND-LEFT

ID SET

L

R

SURROUND SPEAKERS OUT

SPEAKER IMPEDANCE : 3Ω

POWER

ID SET

L

R

SURROUND SPEAKERS OUT

SPEAKER IMPEDANCE : 3Ω

SURROUND-RIGHT

SURROUND-LEFT

SURROUND-RIGHT

•

При подключении кабелей динамика к беспроводному
модулю приемника выполните следующие шаги:
1.

Вставьте серый штепсельный разъем в серое гнездо на
беспроводном приемнике.

2.

Вставьте синий штепсельный разъем в синее гнездо на
беспроводном приемнике.Receiver.

•

При подключении кабелей динамика к динамикам
объемного звука выполните следующие шаги:
1.

Совместите кабель динамика, подключенный к серому
разъему, с динамиком с серой этикеткой.

2.

Совместите кабель динамика, подключенный к синему
разъему, с динамиком с синей этикеткой.

3.

Вставьте красный и черный концы каждого кабеля
динамика в красные и черные гнезда соответствующих
динамиков.
•  Этикетки расположены на задней панели динамиков.

2.  Проверка статуса ожидания после

подключения к электрической розетке

Подключите сетевой шнур беспроводного модуля приемника
к электрической розетке, а также в беспроводной модуль
приемника для включения беспроводного модуля приемника.
Светодиодный индикатор LINK (синий индикатор) на
беспроводном модуле приемника начинает мигать. Если
индикатор не мигает, перейдите к шагу 6.

ID SET

L

R

SURROUND SPEAKERS OUT

SPEAKER IMPEDANCE : 3Ω

POWER

POWER

STANDBY

LINK

STANDBY

LINK

ID SET

L

R

SURROUND SPEAKERS OUT

SPEAKER IMPEDANCE : 3Ω

POWER

POWER

STANDBY

LINK

STANDBY

LINK

Мигает синий

индикатор

3.  Отключите устройство Soundbar

Отключите устройство Soundbar посредством использования
пульта дистанционного управления или нажатия кнопки

(Питание)

 на основном устройстве Soundbar.

BYE

•  Изображение устройства Soundbar может отличаться от

вашего устройства Soundbar в зависимости от модели.

4.  Настройка параметра “ID SET” с помощью

пульта дистанционного управления
устройства Soundbar

Нажмите кнопку

Вверх

 на пульте ДУ устройства Soundbar и

удерживайте ее в течение 5 секунд.
•  На дисплее главного блока устройства Soundbar на короткое

время отобразится сообщение

ID SET

.

•  После завершения процедуры

ID SET

 питание устройства

Soundbar включится автоматически.

SOUN

D

MOD

E

PAIR

5 Sec

ID SET

•  Изображение устройства Soundbar может отличаться от

вашего устройства Soundbar в зависимости от модели.
