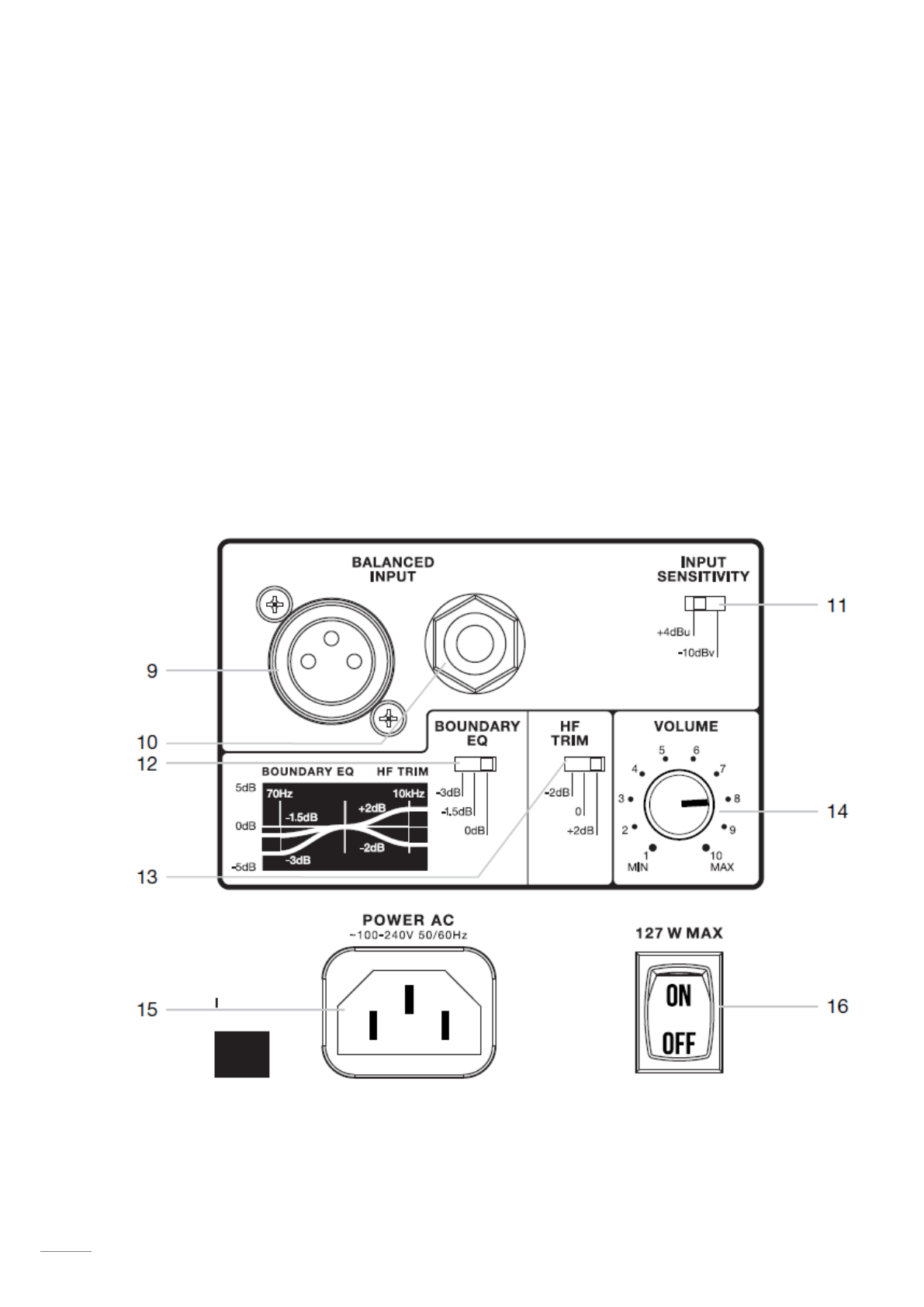

Входная панель

9.

Входной разъем XLR – для подключения профессионального оборудования. Используйте
балансные кабели с разъемами XLR

10.

6мм (1/4’’) TRS разъем (большой джек) – для подключения профессионального
оборудования балансным кабелем с разъемом 6мм «джек» или бытового оборудования с
небалансным разъемом «джек».

11.

Переключатель входной чувствительности – установите в положение +4Bu для защиты
входа от перегрузки при работе с профессиональным оборудованием и с устройствами с
высоким выходным уровнем. При подключении бытовых аудио устройств, а также
сабвуфера JBL LSR310S, установите переключатель в положение -10dBV.

12.

Переключатель компенсации низких частот – Используется для компенсации
низкочастотных аномалий, которые могут возникнуть при расположении монитора на
столе или вблизи стен. Из трех положений переключателя: 0 дБ, -1,5 дБ и -3 дБ., выберете
то, при котором будет достигаться нейтральный низкочастотный баланс.

13.

Переключатель коррекции высоких частот – позволяет усиливать или ослаблять высокие
частоты на 2 дБ.

14.

Регулятор громкости

15.

Разъем питания

16.

Кнопка включения питания

Подключение аудио
Подключите источник сигнала к одному из входных разъемов – XLR или ¼’’.  Используйте
единовременно только один входной разъем! Не подключайте источники сразу к двум
входным разъемам!
