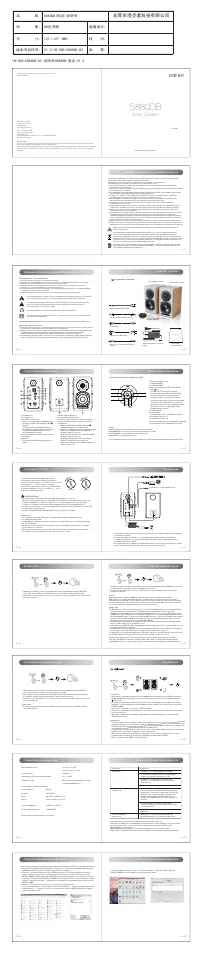

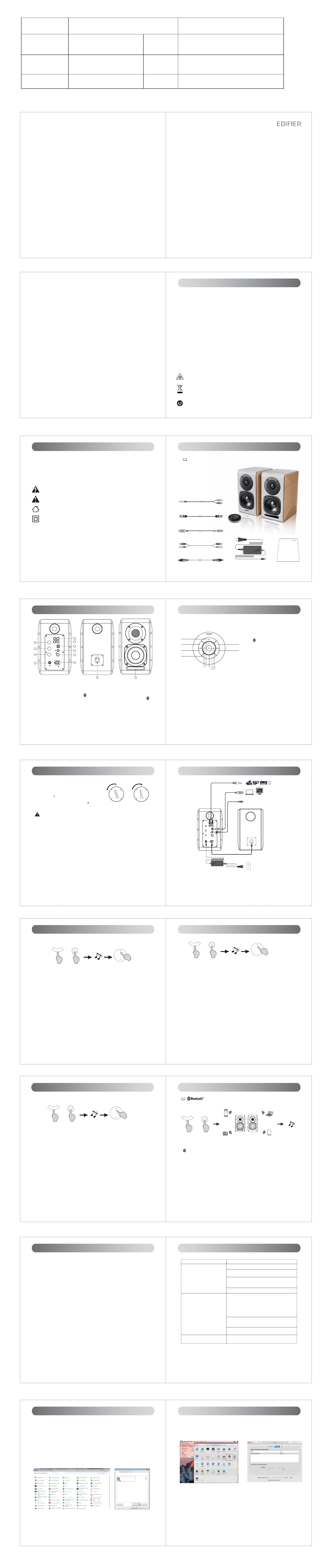

USB-кабель
Аудиокабель RCA-RCA
Сетевой адаптер и сетевой
шнур
Аудиокабель 3,5 мм - RCA
Пассивная колонка
Активная колонка
Подготовка пульта ДУ
USB-вход цифрового аудио
1. С помощью соединительного кабеля (входит в комплект поставки) подключите активную
и пассивную колонку.
2. Подключите аудиоустройство в соответствии с представленным выше рисунком.
3. Подключите колонку к сети электропитания с помощью сетевого адаптера и шнура
(входят в комплект поставки).
4. Колонка включается, индикатор на активной колонке соответствует текущему источнику
звука. Чтобы выбрать другой источник звука, используйте пульт ДУ.
1. Регулятор ВЧ
2. Регулятор НЧ
3. Регулятор громкости
Выбор источника звука (нажимайте для
переключения PC-AUX-USB-OPT-COX- -
вход PC)
Кнопка режима ожидания (нажмите и
удерживайте нажатой для переключения
в режим ожидания, нажмите еще раз,
чтобы включить колонку)
4. Гнездодля подключения сетевого шнура
5. Вход AUX
6. Вход PC
7. Разъем USB, тип B (USB-вход цифрового
аудио)
7
1
2
3
4
8
9
10
11
12
5
6
1. Нажмите регулятор громкости на активной колонке или нажмите кнопку SOURCE на
пульте ДУ для выбора оптического/коаксиального входа.
2. Используйте оптический или коаксиальный кабель (коаксиальный кабель в комплект
поставки не входит) для подключения источников звука к колонке.
3. Начните воспроизведение со своего устройства и соответствующим образом настройте
уровень громкости.
Примечание.
1. В оптическом или коаксиальном режиме могут декодироваться только PCM-сигналы
44,1/48/96/192 кГц.
Советы:
Режим CLASSIC - воспроизведение классического звука Hi-Fi
Режим MONITOR - точное воспроизведение оригинального звука
Режим DYNAMIC - высокая динамическая экспрессия
Режим VOCAL - подчеркивание вокала
По умолчанию в системе используется режим Classic. Выберите нужный режим вручную на пульте ДУ.
Сопряжение
1. Включите колонку. Для переключения в режим Bluetooth нажмите кнопку SOURCE на пульте
ДУ или нажимайте регулятор громкости на активной колонке, пока не загорится индикатор
(Bluetooth).
2. Перейдите в раздел настройки на устройстве воспроизведения звука (мобильный телефон,
планшет и т.д.) и выполните поиск ближайших устройств Bluetooth. В списке будет устройство
EDIFIER S880DB.
3. Выполните сопряжение устройства с EDIFIER S880DB.
4. Начните воспроизведение музыкальных записей на своем устройстве и настройте на нужный
уровень громкость.
5. Для отключения Bluetooth нажмите и удерживайте нажатой примерно 2 секунды кнопку
SOURCE на пульте ДУ.
Примечание.
1. Поиск и подключение колонки по Bluetooth возможны только в случае, если колонка включена и
выбран вход Bluetooth. При переключении колонки на другой аудио вход, соединение Bluetooth
разрывается. При переключении в режим Bluetooth звуковая колонка попытается соединиться с
последним подключенным звуковым устройством Bluetooth.
2. Подключение и совместимость по Bluetooth может отличаться в разных звуковых устройствах в
зависимости от версий программного обеспечения в них.
3. Для использования всех функций Bluetooth данного устройства, пожалуйста, обеспечьте в
подключаемом мобильном устройстве поддержку профиля A2DP и AVRCP.
4. PIN-код подключения "0000", если потребуется.
EDIFIER S880DB
1. Включение/выключение
2. Режим MONITOR
3. Режим DYNAMIC
4. Выбор источника звука (PC-AUX-USB-OPT-
COX- -PC)
Примечание. Поскольку необходимо
инициализировать режим переключения
системы, при нажатии этой кнопки для
переключения источника звука выждите 1
секунду перед переключением на следующий
источник звука. Индикатор мигает один раз,
указывая на переключение в текущий режим.
Для переключения в следующий режим
нажмите кнопку еще раз.
5. Режим CLASSIC
6. Режим VOCAL
7. Предыдущая запись (режим Bluetooth/USB)
8. Увеличение громкости
9. Уменьшение громкости
10. Воспроизведение/пауза (режим Bluetooth/USB)
11. Следующая запись (режим Bluetooth/USB)
①
②
③
④
⑤
⑥
⑦ ⑧ ⑨
10 11
M
O
NI
TO
R
DY
NA
M
IC
VO
CA
L
CL
AS
SIC
SOURCE
SOURCE
SOURCE
SOURCE
SOURCE
Устройство
с
оптическим
входом
Если колонка находится в режиме воспроизведения USB и подключена к ПК с помощью USB-кабеля:
a. В случае ПК под управлением ОС Windows убедитесь, что установлен специальный USB-драйвер
S880DB. В противном случае загрузите и установите этот драйвер.
b. Убедитесь, что для колонки выполнено USB-перечисление. Пользователям Windows следует
открыть «Диспетчер устройств», чтобы проверить, выполнено ли перечисление устройства
EDIFIER S880DB или USB-устройства XMOSUSBAudio. В противном случае, возможно, потребуется
установить специальный USB-драйвер S880DB или перезагрузить ПК. Пользователям Mac следует
открыть «Установки системы»
→
вкладка «Звук» и убедиться в наличии устройства вывода звука
EDIFIER S880DB.
c. Убедитесь, что колонка настроена в качестве устройства вывода звука.
Пользователям Windows следует открыть «Панель управления»
→
«Звуковое и аудиоустройство»,
вкладка «Аудио»
→
элемент «Устройство по умолчанию», задайте XMOS USB Audio как текущее
устройство вывода звука.
Пользователям Mac следует открыть «Установки системы»
→
вкладка «Звук» и выбрать
EDIFIER S880DB в качестве текущего устройства вывода звука.
8. Оптический входной порт
9. Коаксиальный входной порт
10. Разъем подключения к пассивной колонке (Л)
11. Разъем подключения к активной колонке (П)
12. Индикатор
a. Индикация PC, AUX, USB, OPT, COX или
индикация текущего источника звука
b. Мигание - индикация режима воспроизведения
Включение режима монитора (MONITOR):
Индикатор мигает один раз
Включение динамического режима (DYNAMIC):
Индикатор мигает два раза
Включение режима классической музыки
(CLASSIC): Индикатор мигает три раза
Включение режима вокала (VOCAL): Индикатор
мигает четыре раза
2
Русский
3
Русский
1
Русский
4
Русский
5
Русский
6
Русский
7
Русский
8
Русский
9
Русский
10
Русский
11
Русский
12
Русский
13
Русский
14
Русский
15
Русский
S880DB
Active Speaker
S880DB
Active Speaker
ПРЕДУПРЕЖДЕНИЕ!
1. Проглатывание батарейки может стать причиной химического ожога.
2. Изделие содержит миниатюрную батарейку. Проглатывание батарейки может привести к
тяжелым травмам всего лишь в течение 2 часов, что может привести к смертельному
исходу. Не оставляйте новые или старые батарейки в местах, доступных для детей.
3. Не используйте изделие с открытой крышкой отсека для батарейки. Убедитесь, что пульт ДУ
находится вне доступа детей.
4. При проглатывании батарейки как можно быстрее обратитесь к врачу.
Примечание.
1. Не оставляйте пульт дистанционного управления в горячих и влажных местах.
2. Не заряжайте батарейки.
3. Если планируется не использовать устройство в течение длительного времени, извлеките
их него батарейки.
4. Батарейку нельзя подвергать чрезмерному нагреву, например, воздействию солнечных
лучей, открытого огня и т.п.
5. Опасность взрыва при неправильной установке батарейки. Заменяйте использованные
батарейки только на изделия такого же или аналогичного типа.
1. Нажмите регулятор громкости на активной колонке или нажмите кнопку SOURCE на пульте ДУ,
чтобы выбрать вход USB. Загорается индикатор входа USB.
2. Начните воспроизведение со своего устройства и соответствующим образом настройте
уровень громкости.
Советы:
Для подключения по USB в S880DB используется высокоскоростной многоядерный
XMOS-процессор обработки аудиосигнала, который обычно используется в акустических
системах класса «хай-энд». После подключения к ПК USB-разъем работает аналогично внешней
звуковой USB-карты и обеспечивает непосредственное извлечение цифрового аудиосигнала и
его воспроизведение, гарантируя точное восстановление звука.
Примечание.
1. В ОС Windows 7/ Windows 10 используется собственный USB-драйвер, который поддерживает
передачу звукового сигнала только USB-аудио класса I (поддержка только 2 каналов
аудиосигнала, максимальная частота дискретизации 96 кГц). В процессоре USB-подключения
S880DB используется передача по USB аудиосигнала класса 2, обеспечивая поддержку частоты
дискретизации 192 кГц. Поэтому пользователям ОС Windows 7/ Windows 10 для использования
акустической системы S880DB необходимо загрузить специальный драйвер. Адрес загрузки
драйвера: http://www.edifier.com/cn/zh/speakers/s880db.
2. Так как Microsoft прекратила поддержку ОС Windows XP мы не можем предоставить драйвер
для этого ОС с цифровой подписью Microsoft.
3. USB-драйвер для ОС Apple Mac поддерживает USB-передачу класса I и 2 по умолчанию, поэтому
загружать драйвер не требуется.
4. Сведения об установке драйвера см. в описании драйвера на странице загрузки или щелкните
следующую ссылку http://www.xmos.com/support/usb-audio-driver-support
5. Если требуется соединительный кабель «USB тип A - тип B», его можно приобрести на веб-сайте.
6. В режиме USB могут декодироваться только PCM-сигналы 44,1/48/96/192 кГц.
Примечание. Управление воспроизведение при использовании USB-входа выполняется с
помощью USB HID-совместимой системы управления. Такая система должна поддерживать
программный плеер, соответственно, для управление в различных аудиоплеерах различается.
Sound
Play
Record Sound
Communication
Select the follow player to change setting
Speaker
Default device
2-XMOS USB Audio
Apply
Cancel
Set as Default
Properties
Configuration
Confirm
Руководство
по
использованию
.
Редакция
1,2, Nov. 2017
IB-500-S0880D-02
Suit 2207, 22nd floor,
Tower II,Lippo centre,
89 Queensway
Hong Kong (
Гонконг
)
Тел
.: +852 2522 6989
Факс
: +852 2522 1989
www.edifier.com
© Edifier International Limited, 2017
г
.
Все
права
защищены
.
Напечатано
в
Китае
ПРИМЕЧАНИЕ
.
Вследствие
усовершенствования
и
модернизации
системы
информация
,
представленная
в
данном
руководстве
,
может
быть
изменена
без
предварительного
уведомления
.
Продукция
EDIFIER
настраивается
для
различных
областей
применения
.
Изображения
и
иллюстрации
в
настоящем
руководстве
могут
немного
отличаться
от
реальных
изделий
.
В
случае
различий
приоритет
отдается
реальному
изделию
.
Руководство
пользователя
Русский
Руководство
пользователя
Русский
Содержимое
упаковки
Комплект
поставки
Руководство
пользователя
Поиск
и
устранение
неисправностей
Поиск
и
устранение
неисправностей
Технические
характеристики
Выходная мощность:
П/Л (ВЧ): 12 +12 Вт
П/Л (СЧ и НЧ): 32 + 32 Вт
Уровень шума:
≤25 дБ (A)
Амплитудно-частотная характеристика:
55 Гц – 40 кГц
Звуковые входы:
PC/дополнительный/USB/оптический/
коаксиальный/Bluetooth
Информация об адаптере питания:
Производитель: EDIFIER
Модель: ADT-60180
Вход: 100-240 В ~ 50/60 Гц 1,5 А
Выход: 18 В постоянного тока 3А
Частотный диапазон: 2,402 ГГц ~ 2,480 ГГц
RF Выходная мощность: ≤20 дБм (EIRP)
Ограничения на эксплуатацию отсутствуют.
Пульт дистанционного
управления (ДУ)
Волоконно-оптический входной
кабель
Кабель подключения колонки
Органы управления колонками
Дистанционное управление
Пульт дистанционного управления (ДУ)
Подключения
или
или
или
или
Вход
Bluetooth
Вход PC/AUX
Оптический и коаксиальный входы
Установка и замена батарейки контроллера:
Как показано на рисунке, пожалуйста, вставьте
монету в паз и поверните ее против часовой стрелки
к положению “ ”, чтобы открыть отсек для
батарейки, затем вставьте новую батарейку CR2025 и
поверните крышку по часовой стрелке к “ ”, чтобы
закрыть отсек для батарейки.
1. Нажмите регулятор громкости на активной колонке или нажмите кнопку SOURCE на
пульте ДУ, чтобы выбрать вход PC/AUX. Загорается индикатор входа PC или AUX.
2. Начните воспроизведение со своего устройства и соответствующим образом настройте
уровень громкости.
Поиск
и
устранение
неисправностей
Проблема
Устранение
•
Убедитесь, что горит индикатор питания
•
Попробуйте увеличить громкость с помощью
главного регулятора или на пульте ДУ.
•
Убедитесь, что аудиокабели подключены
правильно, и в звуковых колонках правильно
выбран вход.
• Проверьте сигнал на выходе источника звука.
• Убедитесь, что колонка переключена на вход
Bluetooth. В других режимах входа аудиосигнала
невозможно установить соединение по Bluetooth.
Отключите все устройства Bluetooth. Для этого
нажмите и удерживайте нажатым регулятор
громкости в режиме Bluetooth, затем повторите
попытку.
• Рабочий диапазон передачи по Bluetooth
составляет 10 метров, поэтому работайте только
в этом диапазоне.
• Попробуйте подключить другое устройство
Bluetooth.
• Убедитесь, что колонка подключена к сети
электропитания, и что розетка сети включена.
Устранение
Не удается подключиться
по Bluetooth
Колонка S880DB не
включается
Дополнительные сведения о EDIFIER см. на веб-сайте www.edifier.com
Для запросов к Edifier по гарантийным обязательствам посетите страницу соответствующей
страны на www.edifier.com и ознакомьтесь с разделом гарантийных обязательств.
США и Канада: service@edifier.ca
Южная Америка: Информацию о местных представительствах см. на веб-сайте
www.edifier.com (английский язык) или www.edifierla.com (испанский/португальский язык).
IB-500-S0880D-02 说明书S880DB/俄文/V1.2
版面设计：
版本号及料号： V1.2/IB-500-S0880D-02
名 称 S880DB(俄文)说明书
材 质： 80克书纸
尺 寸： 127×127（MM）
校 对：
批 准：
东莞市漫步者科技有限公司
Слишком громкая музыка может повредить слух. Пожалуйста, устанавливайте уровень громкости в
безопасном диапазоне.
Утилизация данного изделия. Данная маркировка указывает, что, согласно нормативам ЕС, данное
устройство нельзя утилизировать вместе с бытовыми отходами. Для предотвращения возможного
загрязнения окружающей среды или нанесения вреда здоровью людей в результате неконтролируемой
утилизации, ответственно отнеситесь к вторичной переработке материальных ресурсов. Верните ненужное
устройство в центр сбора отходов или обратитесь в магазин, в котором было приобретено изделие. Там
обеспечат его безопасную для окружающей среды утилизацию.
Используйте только одобренные изготовителем или входящие в комплект поставки тележку, подставку,
штатив, кронштейн или стол. При перемещении изделия вместе с тележкой соблюдайте осторожность,
чтобы избежать травмы при опрокидывании.
1. Пожалуйста, внимательно прочтите инструкции. Сохраните их в безопасном месте для справки в будущем.
2. Используйте только одобренные изготовителем аксессуары.
3. Правильно установите устройство, следуя инструкциям в разделе о его подключении.
4. Рекомендуется использовать устройство при 0-35
℃
окружающей среды.
5. Не подвергайте изделие воздействию дождя или влаги, чтобы снизить риск возникновения пожара или
поражения электрическим током.
6. Не используйте устройство рядом с водой. Не погружайте устройство в жидкости и не допускайте их проливание
и разбрызгивание на устройство.
7. Не устанавливайте и не применяйте устройство рядом с любыми источниками тепла (например, радиаторами,
нагревателями, печами и другими приборами, выделяющими тепло).
8. Не ставьте на устройство сосуды с жидкостями (например, вазы) и не используйте рядом с устройством
источники открытого пламени, например не ставьте на него зажженные свечи.
9. Не перекрывайте вентиляционные отверстия. Не вставляйте посторонние предметы в вентиляционные
отверстия или слоты. Это может вызвать возгорание или удар электрическим током.
10. Оставьте достаточно свободного места вокруг устройства для обеспечения хорошей вентиляции
(рекомендуется не менее 5 см).
11. Не прилагайте силу при вставке вилок в розетки. Перед подключением проверьте на перекрытие гнезда, на
согласованность штыревого разъема с гнездом и на их правильную ориентацию относительно друг друга.
12. Храните аксессуары и запчасти (например, винты) из комплекта поставки вне досягаемости детей, чтобы
предотвратить случайное проглатывание.
13. Не открывайте и не снимайте корпус устройства самостоятельно. Это может привести к воздействию опасного
напряжения и другим серьезным рискам. Вне зависимости от причины повреждения (например, при
поврежденном проводе или вилке, воздействии струй жидкости, попадании внутрь посторонних предметов,
после воздействия дождя или влажности, либо после падения и т.д.), ремонт должен немедленно проводиться
уполномоченным на это сервисным персоналом.
14. Перед очисткой устройства сухой тканью всегда выключайте его и предварительно извлеките вилку питания.
15. Запрещается использовать для очистки поверхности устройства сильные кислотные, щелочные, спиртовые или
другие химические растворители. Для очистки применяйте только нейтральные растворители или чистую воду.
Важные
инструкции
по
технике
безопасности
Этот символ уведомляет о наличии опасного напряжения без изоляции внутри корпуса устройства,
которое может иметь величину, достаточную для поражения людей электрическим током.
Этот символ предупреждает пользователя о запрете разборки корпуса устройства и отсутствии
внутри него ремонтируемых пользователем частей. Для ремонта передайте устройство в
уполномоченную на это сервисную службу.
Этот символ указывает на использование устройства только в помещениях.
Этот символ отмечает оборудование класса II, т.е. электрическое устройство с двойной изоляцией
без требований к заземлению.
Предупреждение об электропитании:
1. Установите устройство рядом с розеткой электропитания.
2. Перед использованием убедитесь в согласованности рабочего напряжения с местным электропитанием.
Правильное рабочее напряжение можно узнать на этикетке устройства.
3. Во время грозы или если не планируется использовать устройство в течение длительного времени,
отключите его от сети электропитания по причинам безопасности.
4. В обычных условиях источник питания может стать горячим. Пожалуйста, обеспечьте хорошую вентиляцию
в окружающей области и будьте осторожны.
5. Этикетки предупреждения об опасности на корпусе и внизу устройства и адаптера питания.
Для беспроводных устройств:
1. Беспроводные устройства могут генерировать коротковолновые радиочастотные сигналы и создавать помехи
обычной работе электронных приборов и медицинского оборудования.
2. Выключите устройство, когда его применение запрещено. Не используйте устройство в медицинских центрах,
на воздушных судах, автомобильных заправочных станциях, рядом с автоматическими воротами,
автоматическими противопожарными системами и другим автоматическим оборудованием.
3. Не применяйте устройство ближе диапазона в 20 см от электронных стимуляторов сердца. Радиоволны могут
влиять на нормальную работу электронных стимуляторов сердца и другое медицинское оборудование.
Вилка ЭЛЕКТРОПИТАНИЯ служит для отключения устройства, которое после этого остается готовым к работе.
Важные
инструкции
по
технике
безопасности
Открыто Закрыто
Характеристики
Остались вопросы?Не нашли свой ответ в руководстве или возникли другие проблемы? Задайте свой вопрос в форме ниже с подробным описанием вашей ситуации, чтобы другие люди и специалисты смогли дать на него ответ. Если вы знаете как решить проблему другого человека, пожалуйста, подскажите ему :)
