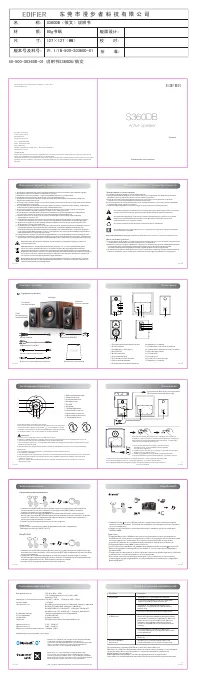

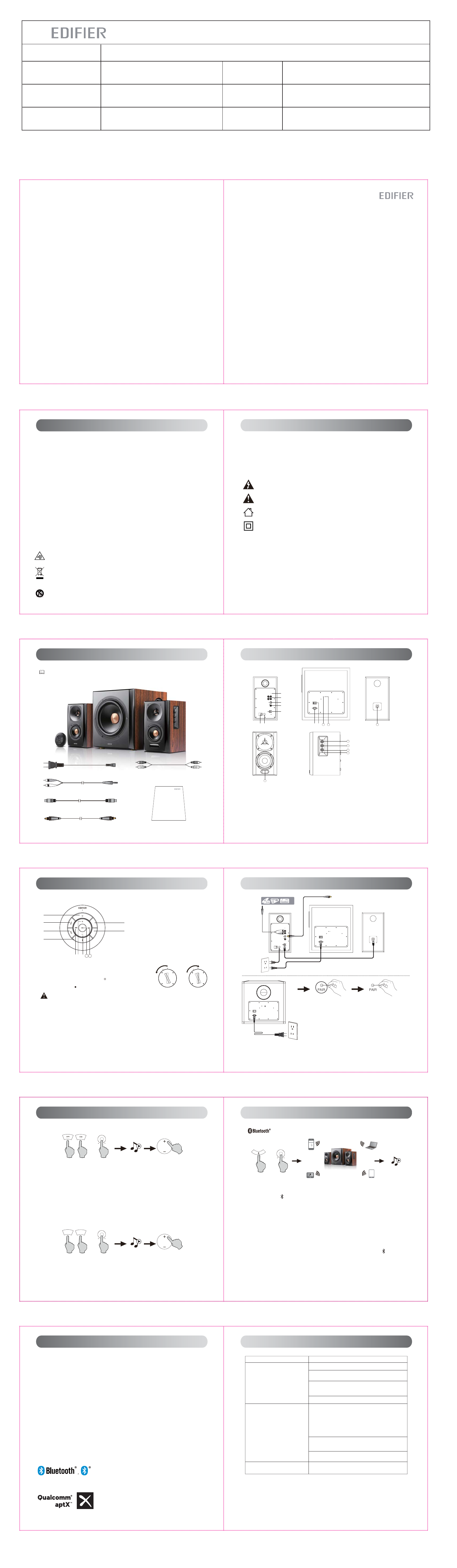

Edifier S360DB - Инструкция по эксплуатации

Дистанционное

управление

IB-500-S0360D-01 说明书S360DB/俄文

批    准：

东 莞 市 漫 步 者 科 技 有 限 公 司

版本号及料号： V1.1/IB-500-S0360D-01

名        称： S360DB（俄文）说明书

版面设计：

材        质： 80g书纸

尺        寸： 127×127（MM）　　　

校    对：

Технические

характеристики

Выходная мощность:

П/Л: (ВЧ): 10 Вт + 10 Вт

П/Л: (средний диапазон и бас): 30 Вт + 30 Вт

   Сабвуфер:

75

Вт

Амплитудно-частотная характеристика: П/Л: 60 Гц ~ 40 кГц       Сабвуфер: 40 Гц ~150 Гц
Уровень шума:

≤

25 дБ(A)

Чувствительность:

Вход AUX (дополнительный) П/Л: 500±50 мВ   Сабвуфер: 400±20 мВ

Вход PC: П/Л: 600±50 мВ   Сабвуфер: 500±20 мВ

Вход OPT/COX: П/Л: 350±50 mFFs    Сабвуфер: 250±20 mFFs

Вход Bluetooth: П/Л: 450±50 mFFs    Сабвуфер: 400±20 mFFs

ВЧ-динамик (твитер):

Планарные диафрагменные ВЧ-динамики

СЧ- и НЧ-динамик:

4 дюйма (105 мм)

НЧ-динамик:

8 дюймов (220 мм)

Тип входа:

PC/AUX/оптический/коаксиальный/Bluetooth

Диапазон частот 1:

5,725 ~ 5,820 ГГц

Диапазон частот 2:

2,402 ~ 2,480 ГГц

Радиочастотная выходная мощность:

≤

20 дБм

（

EIRP

）

Ограничения на эксплуатацию отсутствуют.

S360DB

Active Speaker

Вход

источника

звука

Оптический

/

коаксиальный

вход

Вход

 PC/AUX

Подключения

Вход

 Bluetooth

1. Переключатель пинания на колонке

2. Сетевой кабель

3. Сопряжение с сабвуфером

4. Вход PC/AUX

5. Оптический вход

6. Коаксиальный вход

7. Пассивная колонка-сателлит

8. Разъем кабеля питания

9. Переключатель питания сабвуфера

10. Индикатор состояния

11. Сопряжение с колонкой-сателлитом

12. Подключение к активной колонке-сателлиту

13. Светодиодный экран

14. Регулятор ВЧ

15. Регулятор НЧ

16. Громкость/селектор входа

17. Индикатор состояния

1. Включение/выключение
2. Оптический вход
3. Коаксиальный вход
4. Вход Bluetooth
5. Вход PC
6. Вход AUX
7. Предыдущая запись
8. Увеличение громкости
9. Уменьшение громкости
10. Воспроизведение/пауза
11. Следующая запись

1. Нажмите кнопку OPT/COX на пульте ДУ или селектор регулировки громкости/выбора
    входа на активной колонке-сателлите, чтобы выбрать вход OPT/COX; на активной
    колонке-сателлите загорается индикатор.
2. Подключите источник звука (например, телевизионная приставка, проигрыватель
    Blu-ray и др.) к разъему OPT/COX на задней панели активной колонки-сателлита с помощью
    волоконно-оптического аудиокабеля (входит в комплект поставки) или коаксиального
    кабеля (не входит в комплект поставки).
3. Начните воспроизведение музыки и настройте громкость.

Примечание.
В оптическом/коаксиальном режиме поддерживаются только стандартные
 PCM-аудиосигналы (44,1/48/96/192 кГц).

1. Нажмите кнопку      на пульте ДУ или селектор регулировки громкости/выбора входа на
    активной колонке-сателлите, чтобы выбрать вход Bluetooth; на активной колонке-сателлите
    загорается индикатор.
2. Укажите в устройстве Bluetooth (мобильный телефон, планшет и т.д.) поиск и выберите
    EDIFIER S360DB.

Примечание.
* Поддержка Bluetooth в S360DB и поиск устройство выполняется только при выбранном
   входе Bluetooth. Установленное подключение по Bluetooth разрывается после переключения
   колонки на другие источники звука. При переключении на входе Bluetooth колонка
   попытается соединиться с последним подключенным источником звука по Bluetooth.
* PIN-код для подключения "0000", если потребуется.
* Чтобы отключить режим Bluetooth, нажмите и удерживайте нажатой кнопку      на пульте ДУ.
* Для использования всех функций Bluetooth убедитесь, что источник звука поддерживает
   профиль AVRCP .
* Подключение и совместимость по Bluetooth может отличаться в разных звуковых устройствах
   в зависимости от версий программного обеспечения в них.
* Встроенный в колонку декодер Qualcomm

®

 aptX™ обеспечивает высококачественную

   беспроводную передачу аудиоданных, поэтому выбирайте источники звука с поддержкой
   Qualcomm

®

 aptX™.

1. Нажмите кнопку PC/AUX на пульте ДУ или селектор регулировки громкости/выбора входа
    на активной колонке-сателлите, чтобы выбрать вход PC/AUX; на активной колонке-сателлите
    загорается индикатор.
2. Подключите источник звука (например, мобильный телефон, планшет и др.) к разъему
    PC/AUX на задней панели активной колонки-сателлита (соблюдайте цветовую маркировку) с
    помощью аудиокабеля 3.5 мм - RCA (входит в комплект поставки).
3. Начните воспроизведение музыки и настройте громкость.

Иллюстрации

Пульт
дистанционного
управления (ДУ)

Кабель питания

Руководство пользователя

Проигрыватель Blu-ray, игровые приставки,
STB (телевизионная приставка) и др.

Аудиокабель 3,5 мм RCA

Кабель подключения колонки

Волоконно-оптический входной кабель

Пассивная
колонка-сателлит

Сабвуфер

Активная
колонка-сателлит

13

11

10

12

① ②

④

③

⑤
⑥

⑦

⑧ ⑨

14

15

16
17

L

①

②

③

④

⑤

⑥

⑦ ⑧ ⑨

10 11

P

C

AU

X

или

или

PC

AUX

EDIFIER S360DB

или

Аудиокабель RCA-RCA

S360DB

Active Speaker

L

Руководство

по

использованию

.

Редакция

 1,1, Nov. 2017

IB-500-S0360D-01

Suit 2207, 22nd floor,
Tower II,Lippo centre,
89 Queensway
Hong Kong (

Гонконг

)

Тел

.:  +852 2522 6989

Факс

:  +852 2522 1989

www.edifier.com
© Edifier International Limited, 2017

г

.

Все

права

защищены

.

Напечатано

в

Китае

ПРИМЕЧАНИЕ

.

Вследствие

усовершенствования

и

модернизации

системы

информация

,

представленная

в

данном

руководстве

,

может

быть

изменена

без

предварительного

уведомления

.

Продукция

 EDIFIER

настраивается

для

различных

областей

применения

.

Изображения

и

иллюстрации

в

настоящем

руководстве

могут

немного

отличаться

от

реальных

изделий

.

В

случае

различий

приоритет

отдается

реальному

изделию

.

Руководство

пользователя

Русский

9

Русский

      10

Русский

7

Русский

        8

Русский

5

Русский

        6

Русский

1

Русский

        2

Русский

3

Русский

        4

Русский

Слишком громкая музыка может повредить слух. Пожалуйста, устанавливайте уровень громкости в
безопасном диапазоне.

Утилизация данного изделия. Данная маркировка указывает, что, согласно нормативам ЕС, данное
устройство нельзя утилизировать вместе с бытовыми отходами. Для предотвращения возможного
загрязнения окружающей среды или нанесения вреда здоровью людей в результате неконтролируемой
утилизации, ответственно отнеситесь к вторичной переработке материальных ресурсов. Верните ненужное
устройство в центр сбора отходов или обратитесь в магазин, в котором было приобретено изделие. Там
обеспечат его безопасную для окружающей среды утилизацию.

Используйте только одобренные изготовителем или входящие в комплект поставки тележку, подставку,
штатив, кронштейн или стол. При перемещении изделия вместе с тележкой соблюдайте осторожность,
чтобы избежать травмы при опрокидывании.

1. Пожалуйста, внимательно прочтите инструкции. Сохраните их в безопасном месте для справки в будущем.
2. Используйте только одобренные изготовителем аксессуары.
3. Правильно установите устройство, следуя инструкциям в разделе о его подключении.
4. Рекомендуется использовать устройство при 0-35

℃

 окружающей среды.

5. Не подвергайте изделие воздействию дождя или влаги, чтобы снизить риск возникновения пожара или
     поражения электрическим током.
6. Не используйте устройство рядом с водой. Не погружайте устройство в жидкости и не допускайте их проливание
     и разбрызгивание на устройство.
7. Не устанавливайте и не применяйте устройство рядом с любыми источниками тепла (например, радиаторами,
     нагревателями, печами и другими приборами, выделяющими тепло).
8. Не ставьте на устройство сосуды с жидкостями (например, вазы) и не используйте рядом с устройством
     источники открытого пламени, например не ставьте на него зажженные свечи.
9. Не перекрывайте вентиляционные отверстия. Не вставляйте посторонние предметы в вентиляционные
     отверстия или слоты. Это может вызвать возгорание или удар электрическим током.
10. Оставьте достаточно свободного места вокруг устройства для обеспечения хорошей вентиляции
       (рекомендуется не менее 5 см).
11. Не прилагайте силу при вставке вилок в розетки. Перед подключением проверьте на перекрытие гнезда, на
       согласованность штыревого разъема с гнездом и на их правильную ориентацию относительно друг друга.
12. Храните аксессуары и запчасти (например, винты) из комплекта поставки вне досягаемости детей, чтобы
       предотвратить случайное проглатывание.
13. Не открывайте и не снимайте корпус устройства самостоятельно. Это может привести к воздействию опасного
       напряжения и другим серьезным рискам. Вне зависимости от причины повреждения (например, при
       поврежденном проводе или вилке, воздействии струй жидкости, попадании внутрь посторонних предметов,
       после воздействия дождя или влажности, либо после падения и т.д.), ремонт должен немедленно проводиться
       уполномоченным на это сервисным персоналом.
14. Перед очисткой устройства сухой тканью всегда выключайте его и предварительно извлеките вилку питания.
15. Запрещается использовать для очистки поверхности устройства сильные кислотные, щелочные, спиртовые или
       другие химические растворители. Для очистки применяйте только нейтральные растворители или чистую воду.

Этот символ уведомляет о наличии опасного напряжения без изоляции внутри корпуса устройства,
которое может иметь величину, достаточную для поражения людей электрическим током.

Этот символ предупреждает пользователя о запрете разборки корпуса устройства и отсутствии
внутри него ремонтируемых пользователем частей. Для ремонта передайте устройство в
уполномоченную на это сервисную службу.

Этот символ указывает на использование устройства только в помещениях.

Этот символ отмечает оборудование класса II, т.е. электрическое устройство с двойной изоляцией
без требований к заземлению.

Предупреждение об электропитании:

1. Установите устройство рядом с розеткой электропитания.
2. Перед использованием убедитесь в согласованности рабочего напряжения с местным электропитанием.
    Правильное рабочее напряжение можно узнать на этикетке устройства.
3. Во время грозы или если не планируется использовать устройство в течение длительного времени,
    отключите его от сети электропитания по причинам безопасности.
4. В обычных условиях источник питания может стать горячим. Пожалуйста, обеспечьте хорошую вентиляцию
    в окружающей области и будьте осторожны.
5. Этикетки предупреждения об опасности на корпусе и внизу устройства и адаптера питания.

Для беспроводных устройств:

1. Беспроводные устройства могут генерировать коротковолновые радиочастотные сигналы и создавать помехи
     обычной работе электронных приборов и медицинского оборудования.
2. Выключите устройство, когда его применение запрещено. Не используйте устройство в медицинских центрах,
     на воздушных судах, автомобильных заправочных станциях, рядом с автоматическими воротами,
     автоматическими противопожарными системами и другим автоматическим оборудованием.
3. Не применяйте устройство ближе диапазона в 20 см от электронных стимуляторов сердца. Радиоволны могут
     влиять на нормальную работу электронных стимуляторов сердца и другое медицинское оборудование.

Вилка ЭЛЕКТРОПИТАНИЯ служит для отключения устройства, которое после этого остается готовым к работе.

Важные

инструкции

по

технике

безопасности

Важные

инструкции

по

технике

безопасности

Комплект

поставки

Содержимое упаковки

            ВНИМАНИЕ!
1. Не проглотите батарейку; опасность химического ожога.
2. Изделие содержит дисковую батарейку. Проглоченная батарейка может вызвать травму или смерть. Не
    храните новые или старые батарейки в местах, доступных для детей.
3. Не используйте устройство с отсутствующей или незакрытой крышкой отсека для батарейки, храните пульт
    ДУ вне досягаемости детей.
4. При случайном проглатывании батарейки, пожалуйста, немедленно обратитесь за врачебной помощью.

Примечание:
1. Не оставляйте пульт дистанционного управления в горячих и влажных местах.
2. Не заряжайте батарейки.
3. Если планируется не использовать устройство в течение длительного времени, извлеките их него батарейки.
4. Батарейку нельзя подвергать чрезмерному нагреву, например воздействию прямых солнечных лучей,
    открытого огня и т.п.
5. Опасность взрыва при неправильной замене батарейки. Заменяйте только на изделие такого же или
    аналогичного типа.

Открыто Закрыто

Установка и замена батарейки контроллера:
Как показано на рисунке, пожалуйста, вставьте монету в паз и поверните
ее против часовой стрелки к положению “     ”, чтобы открыть отсек для
батарейки, затем вставьте новую батарейку CR2025 и поверните крышку
по часовой стрелке к “     ”, чтобы закрыть отсек для батарейки.

Проблема

Устранение

•

Убедитесь, что горит индикатор питания

•

Попробуйте увеличить громкость с помощью

   главного регулятора или на пульте ДУ.

•

Убедитесь, что аудиокабели подключены

  правильно, и в звуковых колонках правильно
  выбран вход.

• Проверьте сигнал на выходе источника звука.

• Убедитесь, что колонка переключена на вход
  Bluetooth. В других режимах входа аудиосигнала
  невозможно установить соединение по Bluetooth.
  Отключите все устройства Bluetooth. Для этого
  нажмите и удерживайте нажатым регулятор
  громкости в режиме Bluetooth, затем повторите
  попытку.

• Рабочий диапазон передачи по Bluetooth
  составляет 10 метров, поэтому работайте только
  в этом диапазоне.

• Попробуйте подключить другое устройство
  Bluetooth.

• Убедитесь, что колонка подключена к сети
  электропитания, и что розетка сети включена.

Устранение

Не удается подключиться
по Bluetooth

Колонка S360DB не
включается

Дополнительные сведения о EDIFIER см. на веб-сайте www.edifier.com
Для запросов к Edifier по гарантийным обязательствам посетите страницу соответствующей
страны на www.edifier.com и ознакомьтесь с разделом гарантийных обязательств.
США и Канада: service@edifier.ca
Южная Америка: Информацию о местных представительствах см. на веб-сайте
www.edifier.com (английский язык) или www.edifierla.com (испанский/португальский язык).

Поиск

и

устранение

неисправностей

Для главной колонки уже создана пара с сабвуфером на заводе; он
подключен, когда постоянного горит красный индикатор на сабвуфере.
При неудачном повторном подключении, пожалуйста, создайте пару
снова согласно указанным ниже шагам:

1. После подачи питания на сабвуфер, включите питание
     переключателем - начнет медленно мигать красный
     светодиодный индикатор;
2. Нажмите кнопку “Pair (пара)” на сабвуфере - красный светодиодный
     индикатор начнет мигать быстро;
3. Нажмите и удерживайте кнопку “PAIR” на главном динамике;
4. Когда непрерывно горит красный индикатор, соединение удачное.

Заработал светодиодный индикатор: сабвуфер отключается и переходит в дежурный режим
Светодиодный индикатор мигает: сабвуфер переходит в состояние создания пары
Светодиодный индикатор непрерывно горит: сабвуфер подключен и переходит в обычное
                                                                                               рабочее состояние

aptX – продукт компании Qualcomm Technologies International, Ltd.

Марка и логотип Bluetooth® являются зарегистрированными
товарными знаками компании Bluetooth SIG, Inc. и
используются в изделиях EDIFIER на условиях лицензирования.
Другие товарные марки и торговые названия являются
собственностью соответствующих владельцев.

Qualcomm – это товарная марка компании Qualcomm
Incorporated, зарегистрированная в США и других странах,
используется в разрешения. aptX – торговая марка компании
Qualcomm Technologies International, Ltd., зарегистрированная
в США и других странах, используется с разрешения.
