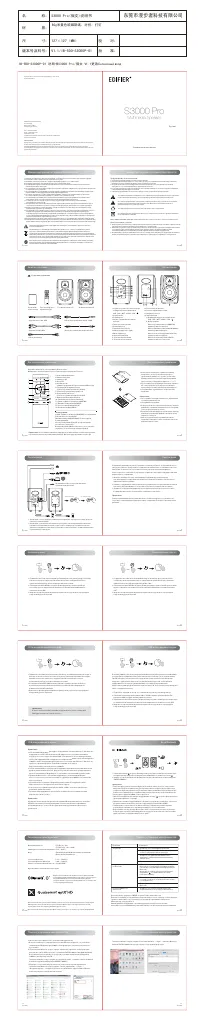

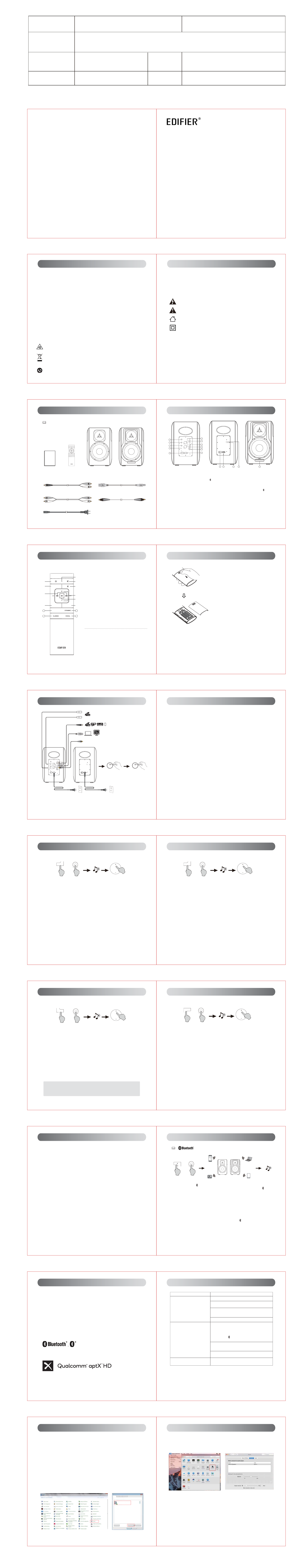

版本号及料号： V1.1/IB-500-S3000P-01
名 称： S3000 Pro(俄文)说明书
材 质：
尺 寸： 127×127（MM）
校 对：
批 准：
东莞市漫步者科技有限公司
80g米黄色欧维斯纸，对折，打钉
1. С помощью кнопки на пульте ДУ или регулятора громкости/выбора источника звука
на задней панели активной колонки выберите индикацию на активной колонке .
2. Укажите в устройстве Bluetooth (мобильный телефон, планшет и т.д.) поиск и выберите
“EDIFIER S3000 Pro”.
Примечание:
* Поиск и подключение колонки по Bluetooth возможны только в случае, если колонка
включена и выбран вход Bluetooth. При переключении колонки на другой аудио вход,
соединение Bluetooth разрывается. При переключении в режим Bluetooth звуковая колонка
попытается соединиться с последним подключенным звуковым устройством Bluetooth.
* PIN-код для соединения «0000», если потребуется.
* Для отключения Bluetooth нажмите и удерживайте кнопку “ ” на пульте дистанционного
управления примерно 2 секунды.
* Для использования всех функций Bluetooth данного устройства, пожалуйста, обеспечьте
в подключаемом мобильном устройстве поддержку профиля A2DP и AVRCP.
* Подключение и совместимость по Bluetooth может отличаться в разных звуковых
устройствах в зависимости от версий программного обеспечения в них.
* Встроенный в колонку декодер Qualcomm® aptX™ обеспечивает высококачественную
беспроводную передачу звуковых данных, поэтому используется в качестве источника
звука устройства с поддержкой Qualcomm® aptX™.
IB-500-S3000P-01 说明书S3000 Pro/俄文 V1.1更改
Балансный вход
3
Русский
4
Русский
5
Русский
6
Русский
7
Русский
8
Русский
9
Русский
10
Русский
Линейный
вход
(Line in)
Балансный
вход
Multimedia Speaker
S3000 Pro
11
Русский
12
Русский
USB-
вход
цифрового
аудио
Оптический
/
Коаксиальный
вход
17
Русский
18
Русский
15
Русский
16
Русский
13
Русский
14
Русский
USB-
вход
цифрового
аудио
Выходная мощность: П/Л (ВЧ): 8 + 8 Вт
П/Л (СЧ и НЧ): 120 + 120 Вт
Амплитудно-частотная характеристика: 38 Гц ~ 40 кГц
Вход: Линейный вход/USB/Оптический/Коаксиальный/
Bluetooth/Балансный вход
Частотный диапазон: 5,725 ~ 5,820 ГГц
Частотный диапазон Bluetooth: 2,402 ~ 2,480 ГГц
Радиочастотная выходная мощность: ≤20 дБм (EIRP)
Ограничения на эксплуатацию отсутствуют.
Кабель передачи данных USB A - USB B
1. Регулятор громкости/селектор входа
(порядок переключения входов:
LINE
→
BAL
→
OPT
→
COAX
→
USB
→
)
2. Регулятор ВЧ
3. Регулятор НЧ
4. Кнопка сопряжения пассивной
колонки
5. Переключатель питания
6. Балансный вход
7. Линейный вход (Line in)
8. USB-вход цифрового аудио
9. Оптический вход
10. Коаксиальный вход
11. Разъем кабеля питания
12. Переключатель питания
13. Разъем кабеля питания
14. Кнопка сопряжения колонки
15. Индикатор статуса
16. Экран дисплея
a. Индикация текущего источника звука:
LINE
→
BAL
→
OPT
→
COAX
→
USB
→
b. Выбор режима:
Включен режим монитора (MONITOR):
индикатор мигает один раз
Включен динамический режим (DYNAMIC):
индикатор мигает два раза
Включен классический режим (CLASSIC):
индикатор мигает три раза
Включен вокальный режим (VOCAL):
индикатор мигает четыре раза
1. С помощью соответствующего аудиокабеля подключите систему к источнику звука, как
показано на иллюстрации.
2. С помощью сетевых кабелей подключите колонки к сети электропитания и включите
переключатель питания. Колонки готовы к работе. Индикатор на активной колонке
указывает текущий источник звука. С помощью соответствующего соединения выберите
корректный источник звука.
Проигрыватель Blu-ray, игровая приставка,
телевизионная приставка
Pair
Активная
колонка
Pair
Пассивная
колонка
Сопряжение активной колонки (R - правая) и пассивной колонки (L - левая) выполнено на
заводе-изготовителе. Беспроводное соединение автоматически восстанавливается после
включения обоих колонок, на пассивной колонке загорается красный индикатор.
Если не удается восстановить беспроводное соединение, выполните следующие действия
для повторного сопряжения.
1. Включите активную колонку, затем нажмите и удерживайте нажатой кнопку
Pair (Сопряжение) на задней панели активной колонки (R). На дисплее быстро мигает
индикатор текущего режима.
2. Нажмите и удерживайте нажатой кнопку Pair (Сопряжение) на задней панели пассивной
колонки (L). Красный индикатор на пассивной колонке (L) начинает быстро мигать.
3. Дождитесь, когда красный индикатор на пассивной колонке будет гореть постоянно.
Сопряжение выполнено, беспроводное соединение установлено.
Примечание:
Если красный индикатор на пассивной колонке (L) мигает медленно, это указывает на
отсутствие соединения или неудачную попытку соединения. Повторите описанные выше
действия.
1. Подключите источник звука (например, CD-проигрыватель, декодер и др.) к разъему
балансного входа на задней панели активной колонки с помощью балансного
аудиокабеля XLR (кабель XLR не входит в комплект поставки).
2. С помощью кнопки LINE/BAL на пульте ДУ или регулятора громкости/выбора
источника звука на задней панели активной колонки выберите индикацию на
активной колонке BAL.
3. Включите воспроизведение музыки на подключенном устройстве и отрегулируйте
комфортный уровень звучания.
1. Подключите источник звука (мобильный телефон, планшет и др.) к разъему Line in
(соблюдайте цветовую маркировку) на задней панели активной колонки с помощью
аудиокабеля 3.5 мм - RCA или аудиокабеля RCA - RCA.
2. С помощью кнопки LINE/BAL на пульте ДУ или регулятора громкости/выбора источника
звука на задней панели активной колонки выберите индикацию на активной колонке
LINE.
3. Включите воспроизведение музыки на подключенном устройстве и отрегулируйте
комфортный уровень звучания.
LINE/BAL
или
LINE/BAL
или
1. Подключите источник звука (проигрыватель Blu-ray, телевизионная приставка и др.) к
разъему оптического или коаксиального входа на задней панели активной колонки с
помощью волоконно-оптического аудиокабеля или коаксиального кабеля
(коаксиальный кабель не входит в комплект поставки).
2. С помощью кнопки OPT/COAX на пульте ДУ или регулятора громкости/выбора
источника звука на задней панели активной колонки выберите индикацию на
активной колонке OPT или COAX.
3. Включите воспроизведение музыки на подключенном устройстве и отрегулируйте
комфортный уровень звучания.
В система S3000 Pro в качестве интерфейсной микросхемы USB используется схема XMOS,
которая обычно применяется в акустических системах «хай-энд». После подключения к
ПК USB-интерфейс обеспечивает непосредственное извлечение и воспроизведение
цифрового аудиосигнала аналогично внешней звуковой карте USB, чтобы избежать
ухудшения качества звука и сужения динамического диапазона, вызываемого
цифро-аналоговым преобразованием в звуковой карте ПК, и обеспечить воспроизведение
звука с исходным качеством.
1. Подробные сведения см. на стр. 13 с описанием загрузки и установки драйвера.
2. С помощью кабеля передачи данных USB A - USB B соедините разъем USB A на ПК с
разъемом USB B на задней панели активной колонки.
3. С помощью кнопки USB на пульте ДУ или регулятора громкости/выбора источника звука
на задней панели активной колонки выберите индикацию на активной колонке USB.
4. Включите воспроизведение музыки на подключенном устройстве и отрегулируйте
комфортный уровень звучания.
USB
или
OPT/COAX
или
Примечание:
В оптическом/коаксиальном режиме поддерживаются только стандартные
PCM-аудиосигналы (44,1/48/96/192 кГц).
Примечание:
1. Собственный USB-драйвер для аудио в операционных системах Windows 7/ Windows 10
поддерживает только звуковой сигнал USB-аудио класса 1, который ограничивает
передачу потокового аудио 2 каналами PCM с максимальной частотой дискретизации
96 кГц. Для поддержки PCM с большей частотой дискретизации в основе USB-интерфейса
S3000 Pro лежит спецификация USB-аудио класса 2, поэтому для Windows 7/ Windows 10
требуется отдельный драйвер. Подробные сведения см. по адресу
https://www.edifier.com/cn/zh/speakers/S3000 Pro.
2. Так как компания Microsoft прекратила поддержку операционной системы Windows XP,
драйвер для этой ОС недоступен. В процессе установки возможно предупреждение о
риске. Устанавливайте ПО драйвера в соответствии с собственными потребностями.
3. Драйвер USB в Mac OS по умолчанию поддерживает спецификации USB аудио
класса 1 и 2, поэтому установка специального драйвера для S3000 Pro на компьютеры
Mac не требуется.
4. Дополнительные сведения о ПО драйвера можно найти по следующей ссылке:
https://www.xmos.com/support/usb-audio-driver-support
5. Если требуется соединительный кабель «USB A - USB B», его можно приобрести в
различных онлайн-магазинах.
6. В режиме USB поддерживается поток PCM с различной частотой дискретизации,
включая 44,1/48/96/192 кГц.
Примечание:
Управление воспроизведение при использовании USB-входа выполняется с помощью
USB HID-совместимой системы управления. Такая система должна поддерживать
программный плеер, соответственно, для управление в различных аудиоплеерах
различается.
Если колонка подсоединена к ПК с помощью USB-аудиокабеля:
a. В случае компьютера с операционной системой Windows убедитесь, что установлен
специальный USB-драйвер для S3000 Pro. Если драйвер не установлен, загрузите его
и установите.
b. Пользователям Windows следует открыть «Диспетчер устройств», чтобы проверить,
имеется ли в списке USB-устройство с названием EDIFIER S3000 Pro или XMOS USB Audio.
В противном случае, возможно, потребуется установить специальный USB-драйвер
S3000 Pro или перезапустить ПК.
Пользователям Mac следует открыть «Установки системы»
→
вкладка «Звук» и убедиться
в наличии устройства вывода звука EDIFIER S3000 Pro.
c. Убедитесь, что колонка выбрана в качестве устройства воспроизведения звука.
Пользователям Windows следует открыть «Панель управления»
→
«Звук»
→
«Воспроизведение»
→
вкладка «Устройство по умолчанию», задайте XMOS USB Audio
в качестве текущего устройства вывода звука.
Пользователям Mac следует открыть «Установки системы»
→
«Звук»
→
вкладка «Выход» и
выбрать EDIFIER S3000 Pro в качестве текущего устройства вывода звука.
Sound
Play
Record Sound
Communication
Select the follow player to change setting
Speaker
Default device
2-XMOS USB Audio
Apply
Cancel
Set as Default
Properties
Configuration
Confirm
1. Включение/выключение
2. Выключение звука
3. Индикатор ДУ
4. Вход USB
5. Вход Bluetooth
(Hажмите и удерживайте для отключения Bluetooth)
6. Предыдущая/cледующая запись
(только источники звука Bluetooth/USB)
7. Увеличение/yменьшение громкости
8. Воспроизведение/пауза
(только источники звука Bluetooth/USB)
9. Оптический/Коаксиальный вход
10. Линейный (Line in)/Балансный вход
11. Режим студийного монитора (MONITOR)
12. Динамический режим (DYNAMIC)
13. Классический режим (CLASSIC)
14. Вокальный режим (VOCAL)
Четыре режима:
Режим студийного монитора (MONITOR): плоская кривая
АЧХ для звука без улучшений.
Динамический режим (DYNAMIC): больше подъем,
больше динамики.
Классический режим (CLASSIC): воспроизведение
классического звука Hi-Fi.
Вокальный режим (VOCAL): акцент на голосе человека,
ощущение, что исполнитель находится рядом.
Направьте пульт ДУ на окно приемника ДУ на колонке.
Оптимальное эксплуатационное расстояние находится в пределах 7 метров.
MONITOR
USB
OPT/COAX
LINE/BAL
③
②
①
④
⑦
⑤
⑥
⑧
⑩
⑨
11
12
13
14
Примечание:
После выключения/включения или после изменения источника звука колонка
переключается в классический режим (CLASSIC). Выберите другой режим на пульте ДУ.
9
1
2
3
5
10
11
12
13
15
14
16
4
7
6
8
EDIFIER S3000 Pro
или
1
Русский
2
Русский
Слишком громкая музыка может повредить слух. Пожалуйста, устанавливайте уровень громкости в
безопасном диапазоне.
Утилизация данного изделия. Данная маркировка указывает, что, согласно нормативам ЕС, данное
устройство нельзя утилизировать вместе с бытовыми отходами. Для предотвращения возможного
загрязнения окружающей среды или нанесения вреда здоровью людей в результате неконтролируемой
утилизации, ответственно отнеситесь к вторичной переработке материальных ресурсов. Верните ненужное
устройство в центр сбора отходов или обратитесь в магазин, в котором было приобретено изделие. Там
обеспечат его безопасную для окружающей среды утилизацию.
Используйте только одобренные изготовителем или входящие в комплект поставки тележку, подставку,
штатив, кронштейн или стол. При перемещении изделия вместе с тележкой соблюдайте осторожность,
чтобы избежать травмы при опрокидывании.
1. Пожалуйста, внимательно прочтите инструкции. Сохраните их в безопасном месте для справки в будущем.
2. Используйте только одобренные изготовителем аксессуары.
3. Правильно установите устройство, следуя инструкциям в разделе о его подключении.
4. Рекомендуется использовать устройство при 0-35°C окружающей среды.
5. Не подвергайте изделие воздействию дождя или влаги, чтобы снизить риск возникновения пожара или
поражения электрическим током.
6. Не используйте устройство рядом с водой. Не погружайте устройство в жидкости и не допускайте их проливание
и разбрызгивание на устройство.
7. Не устанавливайте и не применяйте устройство рядом с любыми источниками тепла (например, радиаторами,
нагревателями, печами и другими приборами, выделяющими тепло).
8. Не ставьте на устройство сосуды с жидкостями (например, вазы) и не используйте рядом с устройством
источники открытого пламени, например не ставьте на него зажженные свечи.
9. Не перекрывайте вентиляционные отверстия. Не вставляйте посторонние предметы в вентиляционные
отверстия или слоты. Это может вызвать возгорание или удар электрическим током.
10. Оставьте достаточно свободного места вокруг устройства для обеспечения хорошей вентиляции
(рекомендуется не менее 5 см).
11. Не прилагайте силу при вставке вилок в розетки. Перед подключением проверьте на перекрытие гнезда, на
согласованность штыревого разъема с гнездом и на их правильную ориентацию относительно друг друга.
12. Храните аксессуары и запчасти (например, винты) из комплекта поставки вне досягаемости детей, чтобы
предотвратить случайное проглатывание.
13. Не открывайте и не снимайте корпус устройства самостоятельно. Это может привести к воздействию опасного
напряжения и другим серьезным рискам. Вне зависимости от причины повреждения (например, при
поврежденном проводе или вилке, воздействии струй жидкости, попадании внутрь посторонних предметов,
после воздействия дождя или влажности, либо после падения и т.д.), ремонт должен немедленно проводиться
уполномоченным на это сервисным персоналом.
14. Перед очисткой устройства сухой тканью всегда выключайте его и предварительно извлеките вилку питания.
15. Запрещается использовать для очистки поверхности устройства сильные кислотные, щелочные, спиртовые или
другие химические растворители. Для очистки применяйте только нейтральные растворители или чистую воду.
Важные
инструкции
по
технике
безопасности
Этот символ уведомляет о наличии опасного напряжения без изоляции внутри корпуса устройства,
которое может иметь величину, достаточную для поражения людей электрическим током.
Этот символ предупреждает пользователя о запрете разборки корпуса устройства и отсутствии
внутри него ремонтируемых пользователем частей. Для ремонта передайте устройство в
уполномоченную на это сервисную службу.
Этот символ указывает на использование устройства только в помещениях.
Этот символ отмечает оборудование класса II, т.е. электрическое устройство с двойной изоляцией
без требований к заземлению.
Предупреждение об электропитании:
1. Установите устройство рядом с розеткой электропитания.
2. Перед использованием убедитесь в согласованности рабочего напряжения с местным электропитанием.
Правильное рабочее напряжение можно узнать на этикетке устройства.
3. Во время грозы или если не планируется использовать устройство в течение длительного времени,
отключите его от сети электропитания по причинам безопасности.
4. В обычных условиях источник питания может стать горячим. Пожалуйста, обеспечьте хорошую вентиляцию
в окружающей области и будьте осторожны.
5. Этикетки предупреждения об опасности на корпусе и внизу устройства и адаптера питания.
Для беспроводных устройств:
1. Беспроводные устройства могут генерировать коротковолновые радиочастотные сигналы и создавать помехи
обычной работе электронных приборов и медицинского оборудования.
2. Выключите устройство, когда его применение запрещено. Не используйте устройство в медицинских центрах,
на воздушных судах, автомобильных заправочных станциях, рядом с автоматическими воротами,
автоматическими противопожарными системами и другим автоматическим оборудованием.
3. Не применяйте устройство ближе диапазона в 20 см от электронных стимуляторов сердца. Радиоволны могут
влиять на нормальную работу электронных стимуляторов сердца и другое медицинское оборудование.
Вилка ЭЛЕКТРОПИТАНИЯ служит для отключения устройства, которое после этого остается готовым к работе.
Важные
инструкции
по
технике
безопасности
Руководство
пользователя
Русский
Руководство по использованию. Редакция 1,1, Nov. 2018
IB-500-S3000P-01
Edifier International Limited
P.O. Box 6264
General Post Office
Hong Kong (Гонконг)
Тел.: +852 2522 6989
Факс: +852 2522 1989
www.edifier.com
© Edifier International Limited, 2018 г. Все права защищены.
Напечатано в Китае
ПРИМЕЧАНИЕ.
Вследствие усовершенствования и модернизации системы информация, представленная в данном руководстве,
может быть изменена без предварительного уведомления.
Продукция EDIFIER настраивается для различных областей применения. Изображения и иллюстрации в
настоящем руководстве могут немного отличаться от реальных изделий. В случае различий приоритет отдается
реальному изделию.
Комплект
поставки
Содержимое
упаковки
:
Марка и логотип Bluetooth® являются зарегистрированными
товарными знаками компании Bluetooth SIG, Inc. и используются
в изделиях EDIFIER на условиях лицензирования. Другие
товарные марки и торговые названия являются собственностью
соответствующих владельцев.
Qualcomm является торговой маркой Qualcomm Incorporated, зарегистрированной на территории
США и других стран. aptX является торговой маркой Qualcomm Technologies International, Ltd.,
зарегистрированной на территории США и других стран.
Qualcomm aptX является продукцией Qualcomm Technologies, Inc. и/или ее дочерних предприятий.
Поиск
и
устранение
неисправностей
Поиск
и
устранение
неисправностей
Поиск
и
устранение
неисправностей
Проблема
Устранение
• Убедитесь, что горит индикатор питания.
• Попробуйте увеличить громкость с помощью
главного регулятора или на пульте ДУ.
• Убедитесь, что аудиокабели подключены
правильно, и в звуковых колонках правильно
выбран вход.
• Проверьте сигнал на выходе источника звука.
• Убедитесь, что колонка переключена на вход
Bluetooth, поскольку в других входных режимах
невозможно создание пары или подключение по
Bluetooth.
Отключитесь от Bluetooth-устройства нажав и
удерживая “ ” в режиме Bluetooth, затем
повторите попытку.
• Рабочий диапазон передачи по Bluetooth
составляет 10 метров, поэтому работайте только
в этом диапазоне.
• Попробуйте подключить другое устройство
Bluetooth.
• Убедитесь, что колонка подключена к сети
электропитания, и что розетка сети включена.
Устранение
Не удается подключиться
по Bluetooth
Колонка S3000 Pro не
включается
Дополнительные сведения о EDIFIER см. на веб-сайте www.edifier.com
Для запросов к Edifier по гарантийным обязательствам посетите страницу соответствующей
страны на www.edifier.com и ознакомьтесь с разделом гарантийных обязательств.
США и Канада: service@edifier.ca
Южная Америка: Информацию о местных представительствах см. на веб-сайте
www.edifier.com (английский язык) или www.edifierla.com (испанский/португальский язык).
Технические
характеристики
Вход
Bluetooth
Подключения
Подключения
Дистанционное управление
Дистанционное управление
Примечание:
1. Не оставляйте пульт дистанционного управления в
горячих и влажных местах.
2. Не заряжайте батарейки.
3. Если устройство не будет использоваться в течение
длительного времени, извлеките из него батарейки,
чтобы не допустить их протечки.
4. Батарейку нельзя подвергать чрезмерному нагреву,
например воздействию прямых солнечных лучей,
открытого огня и т.п.
5. Опасность взрыва при неправильной замене
батарейки. Заменяйте только на изделие такого же
или аналогичного типа.
1. Как показано на рисунке, нажмите на крышку
батарейного отсека пульта дистанционного
управления и сдвиньте по стрелке, чтобы снять
крышку. В пульте используются две батареи AAA
(при установке соблюдайте полярность “+” и “-”).
2. Срок службы батарей примерно 6 месяцев; замените
их, если устройство не реагирует на команды с
пульта или расстояние управления уменьшилось.
3. Не применяйте одновременно старые и новые
батарейки.
Пульт
дистанционного
управления
(
ДУ
)
Руководство
пользователя
Пассивная колонка (L)
Активная колонка (R)
Аудиокабель 3,5 мм - RCA
Аудиокабель RCA-RCA
Волоконно-оптический входной кабель
Кабель питания x 2
Иллюстрации
Характеристики
Остались вопросы?Не нашли свой ответ в руководстве или возникли другие проблемы? Задайте свой вопрос в форме ниже с подробным описанием вашей ситуации, чтобы другие люди и специалисты смогли дать на него ответ. Если вы знаете как решить проблему другого человека, пожалуйста, подскажите ему :)
