11
ПРИНЦИП РАБОТЫ
Крутящий момент от шкива, установленного на якоре электродвигателя, передается
через ременную передачу на шкив вала привода рабочего валика.
КОМПЛЕКТНОСТЬ
Комплектность скарификатора приведена
в Таблице 1.
Таблица 1. Комплектность* скарификатора
Наименование
Количество
Скарификатор
1 шт.
Руководство по
эксплуатации
1 шт.
Руководство
1 шт.
Валик скарификатора
1 шт.
Рукоятка, верхняя
часть
1 шт.
Рукоятка, нижняя часть
2 шт.
Стойка рабочей
рукоятки
2 шт.
Фиксатор с шайбой
6 к-тов
Хомут
2 шт.
Кронштейн кабеля
1 шт.
Ключ шестигранный
1 шт.
(*) Производитель оставляет за собой пра
-
во без предварительного уведомления вно
-
сить изменения в комплектность.
ВНИМАНИЕ!
Перед сборкой наденьте защит
-
ные перчатки и очки.
Скарификатор поставляется в
частично разобранном виде. Перед ис-
пользованием скарификатора необходи-
мо собрать и установить рабочую рукоят-
ку и травосборник. Для сборки извлеките
8. СБОРКА
содержимое из коробки и поместите его
на ровной поверхности, удалите ненуж-
ные упаковочные материалы.
Для сборки и установки рабочей рукоят
-
ки необходимо сделать следующее:
1. Установить стойки рабочей рукоятки.
Возьмите стойку 1 рабочей рукоятки,
вставьте ее в кронштейн 3 в направ-
лении A, указанном стрелкой (Рис. 2).
Вставьте винт фиксатора 2 в шайбу 4
и отверстие на стойке 1 в направле-
нии B, указанном стрелкой (Рис. 2).
Прижмите собранный узел к посадоч-
ному месту 5 и закрутите винт фикса-
тора 2, затем зажмите фиксатор.
4
2
1
3

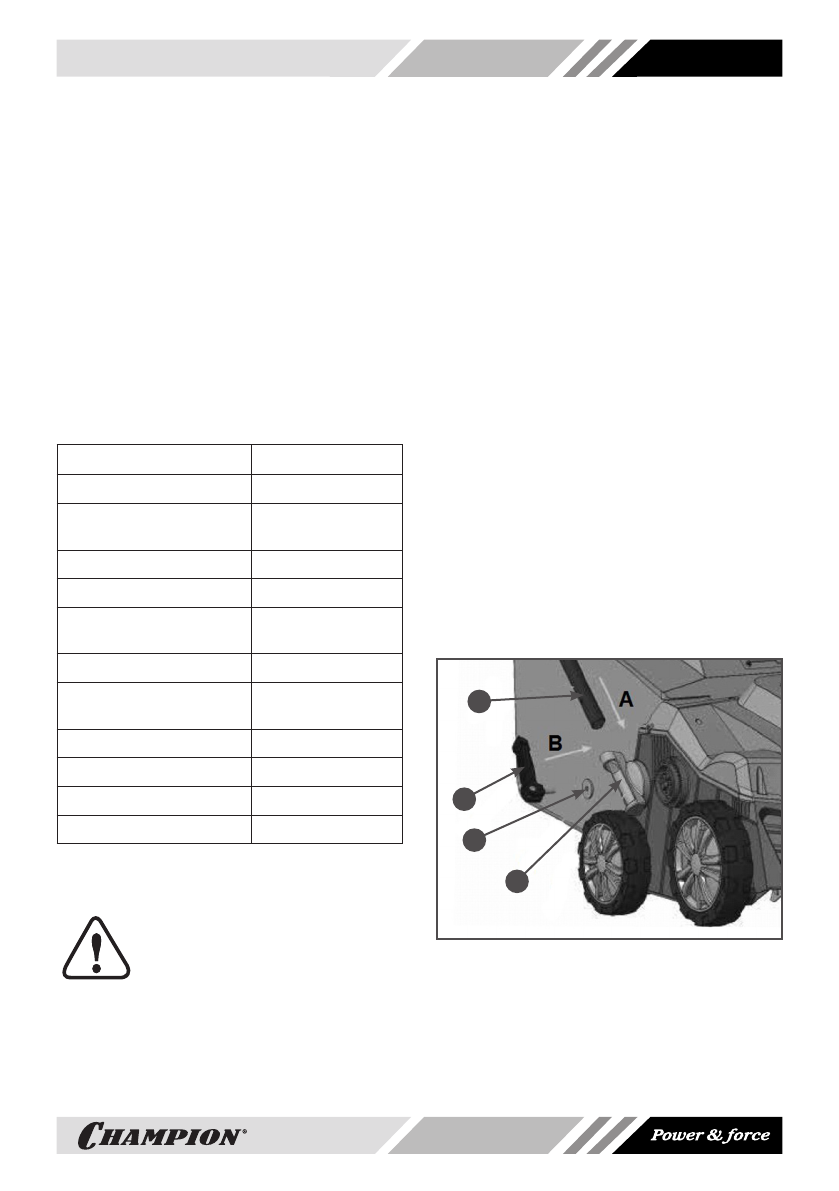

Рис. 2 Установка стоек рабочей рукоятки
1. Стойка рабочей рукоятки 2. Фиксатор
3. Кронштейн 4. Шайба
Установите вторую стойку, так как
показано на Рис. 3 (плоские концы
стоек A должны быть обращены во-
гнутой стороной друг к другу).
