ПРИНЦИП РАБОТЫ
Крутящий момент от шкива, установленного на якоре электродвигателя, передается
через ременную передачу на шкив вала привода рабочего валика.
КОМПЛЕКТНОСТЬ
Комплектность скарификатора приведена
в Таблице 1.
Таблица 1. Комплектность* скарификатора
Наименование
Количество
Скарификатор
1 шт.
Руководство по
эксплуатации
1 шт.
Травосборник
1 шт.
Валик скарификатора
1 шт.
Рукоятка, верхняя
часть
1 шт.
Рукоятка, нижняя часть
2 шт.
Стойка рабочей
рукоятки
2 шт.
Винт крепления
4 шт.
Хомут
2 шт.
Кронштейн кабеля
1 шт.
Ключ шестигранный
1 шт.
(*) Производитель оставляет за собой пра
-
во без предварительного уведомления вно
-
сить изменения в комплектность.
ВНИМАНИЕ!
Перед сборкой наденьте защит
-
ные перчатки и очки.
Скарификатор поставляется в
частично разобранном виде. Перед ис
-
пользованием скарификатора необходи
-
мо собрать и установить рабочую рукоят
-
ку и травосборник. Для сборки извлеките
содержимое из коробки и поместите его
на ровной поверхности, удалите ненуж
-
ные упаковочные материалы.
Для сборки и установки рабочей рукоят
-
ки необходимо сделать следующее:
1. Установить блок выключателя на ра
-
бочую рукоятку. Возьмите верхнюю
8. СБОРКА
часть рабочей рукоятки, планку 1 и
блок выключателя 3 (Рис. 2). Соедини
-
те планку и блок выключателя винтами
М4х25 через отверстия 2 (Рис. 2) на
рабочей рукоятке
1
2
3

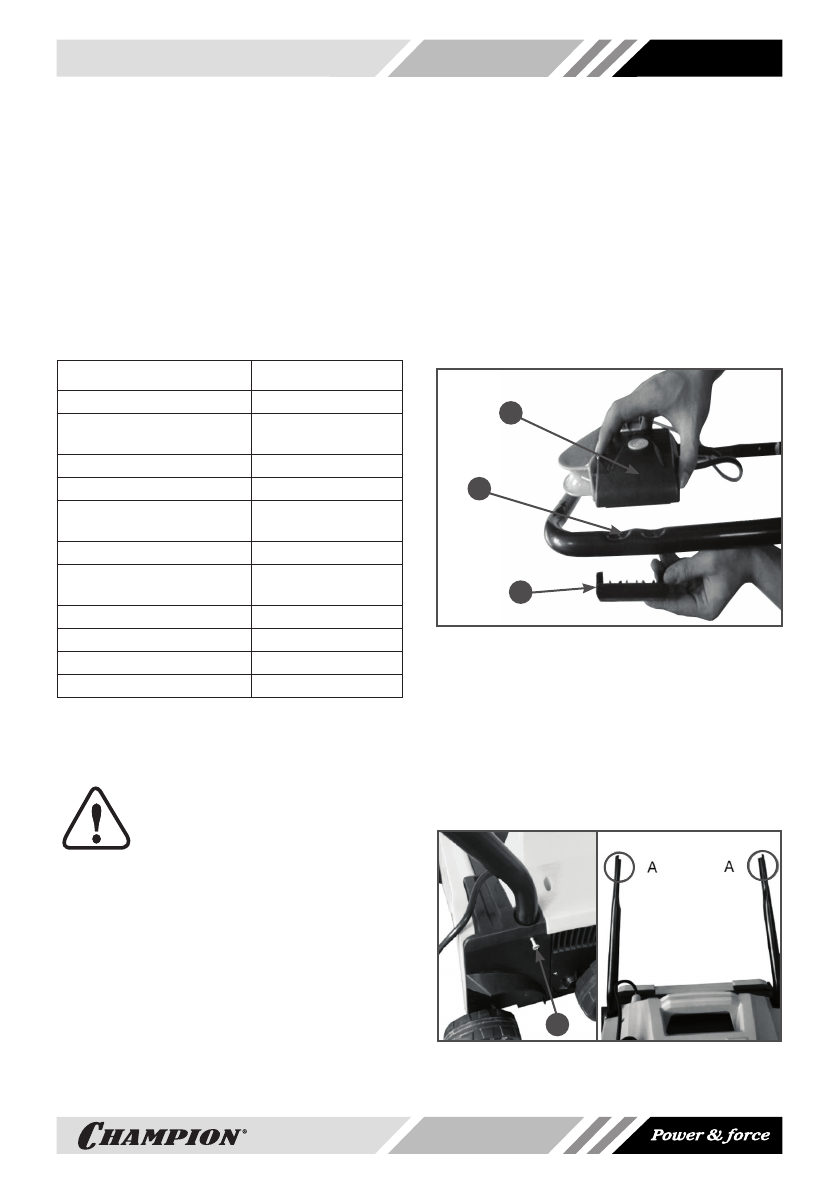

Рис. 2 Установка блока выключателя
1. Планка 2. Отверстия 3. Блок выключателя
2. Установить стойки рабочей рукоятки.
Возьмите стойки рабочей рукоятки, уста
-
новите их в гнезда, расположенные в
корпусе скарификатора и закрепите шу
-
рупами 1, так чтобы плоские концы стоек
A были расположены вогнутыми частями
друг к другу (Рис. 3).
1
Рис. 3 Установка стоек рабочей рукоятки
1. Шуруп A - Плоский конец стойки
